Sensor de luz: Enseñar fotorreceptores (4 / 5 paso)

Paso 4: programación

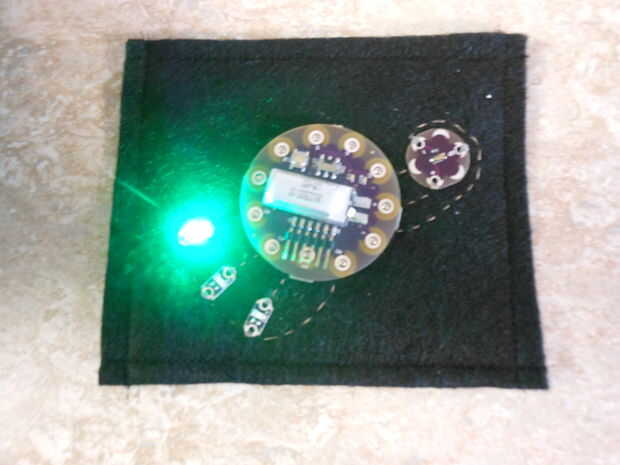

Ahora que la elaboración del sensor completo, es hora de programar.  Coloque la SimpleSnap en tu ProtoBoard y luego conectar el sensor a la computadora y abrir Arduino para comenzar la programación.  La programación consistirá en la lectura en un rango y ajuste el rango para hacer las diferentes luces.    El siguiente es el código que utilicé, pero afinando tendrá que hacerse en los valores del sensor, así en cuanto a los números que las luces y sensor de luz están conectados a.

Abrir una sesión de Arduino y copie el código siguiente en él.  Haga clic en comprobar para asegurarse de que todo el código es correcto y luego cargar el código en el sensor.  Abra al serial monitor del lado derecho y ver los valores que se muestran.  Estos valores Seleccione el rango que desea que el sensor para cubrir y actualizar el código en consecuencia.  Este código ha sido remezclado de http://web.media.mit.edu/~leah/LilyPad/08_sensor_code.html.  También piezas vinieron de Debbie campos arte tecnología clase ofrecida en el estado de Utah la Universidad primavera 2013.

Este sensor es muy sensible y tendrá que ajustarse a la situación que va a ser utilizado.  Dependiendo de qué tipo de luz en la habitación (artificial o natural), los rangos varían.  Para mejores resultados, pruebe el sensor en la ubicación que usará lo para ver lo que son las gamas y ajustan según sea necesario.

/*
* LilyPad tutorial: detección (sensores)
*
* Lee los datos desde un módulo de sensor de luz de LilyPad y luego envía esos datos a la computadora para que pueda ver los valores de los sensores
*/

int GreenledPin = A2; LED está conectado al pin digital A2
int RedledPin = A3;  LED está conectado al pin digital A3
int BlueledPin = A4;  LED está conectado al pin digital A4
int sensorPin = 5; sensor de luz está conectado al pin analógico 5
int sensorValue; variable para almacenar el valor que viene desde el sensor

void setup()
{
pinMode (GreenledPin, salida); establece el ledPin que una salida
Serial.Begin(9600); inicializar el puerto serie
digitalWrite (GreenledPin, alto); Encienda el LED

pinMode (RedledPin, salida); establece el ledPin que una salida
Serial.Begin(9600); inicializar el puerto serie
digitalWrite (RedledPin, alto); Encienda el LED

pinMode (BlueledPin, salida); establece el ledPin que una salida
Serial.Begin(9600); inicializar el puerto serie
digitalWrite (BlueledPin, alto); Encienda el LED

}

void loop() / / ejecuta una y otra vez
{
sensorValue = analogRead(sensorPin); leer el valor del sensor
Serial.println(sensorValue); Enviar ese valor a la computadora
Delay(500); retardo de 1/10 de segundo
Si (sensorValue > = 100 & & sensorValue < = 175)
{
digitalWrite (GreenledPin, alto);
retrasar (3000);
digitalWrite (GreenledPin, bajo);
}

else if (sensorValue > 175 & & sensorValue < = 250)
{
digitalWrite (BlueledPin, alto);
retrasar (3000);
digitalWrite (BlueledPin, bajo);
}

else if (sensorValue > 250)
{
digitalWrite (RedledPin, alto);
retrasar (3000);
digitalWrite (RedledPin, bajo);
}

}

El código puede ser actualizado por lo que lee en un rango de valores y luego encuentra la media de esos valores.  Este método hará que el sensor es menos temperamental.  Esto se conoce como alisado y código de ejemplo se puede encontrar en http://arduino.cc/en/Tutorial/Smoothing.  El código de suavizado se puede combinar con el código anterior si desea hacer más estables los rangos del sensor.
