Paso 2: El escudo Base

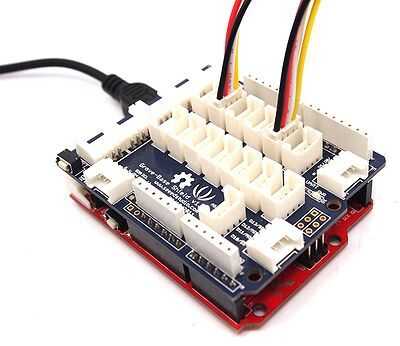

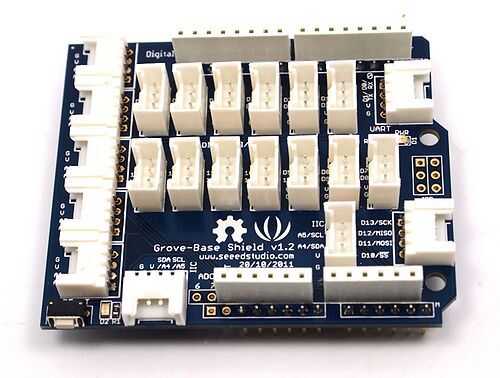

Grove - escudo de Base es la nueva versión de electrónica ladrillo Shield.The escudo básico compatible con Seeeduino v2.21 (168p y p 328) y Duemilanove y Arduino UNO. Estandarizan todos los conectores en 4 pines (señal 1, señal 2, VCC y GND) 2mm conectores, que simplifican el cableado de los proyectos de electrónica. Los conectores de 4pins abrochado también hacen el cableado de un broche de presión. Construimos diferentes tipos de Grove para emparejar para arriba con escudo de Base, y si tiene módulos de ladrillo electrónicos existentes, no debe preocuparse sobre la compatibilidad--tenemos varios cables convertidor esa compatibilidad entre estos dos sistemas de dirección. Esto es muy similar a un escudo de Arduino y por supuesto, se puede utilizar con nuestro tablero Seeeduino o Mega, así como otras placas Arduino-compatible. En v1.0b, nos movemos en los conectores analógicos ligeramente para que se borrará el mayor enchufe y conector USB.

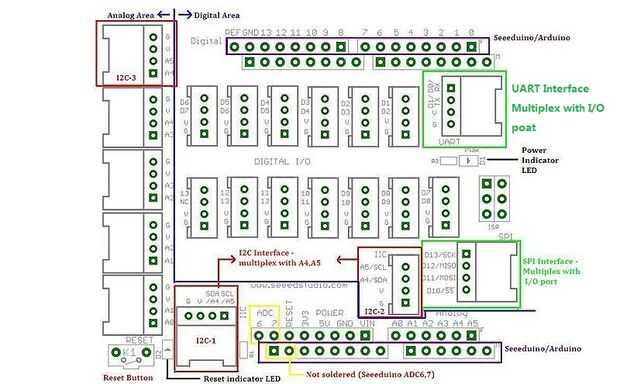

El propósito de la arboleda - escudo base es permitir la conexión fácil de cualquier microprocesador pines de entrada y salidas a las pequeñas unidades. Cada conexión está claramente etiquetado con su correspondiente pin de I/O
