Paso 1: materiales

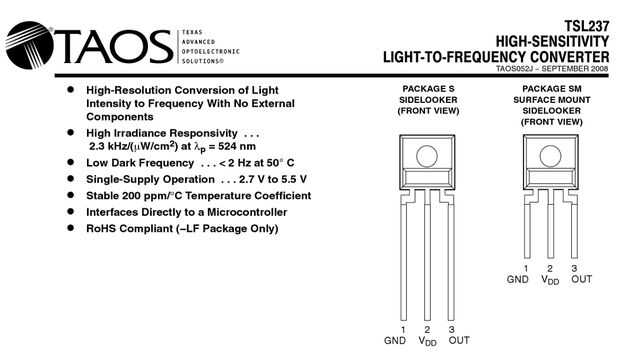

- TSL237S-LF Luz al sensor de respuesta de alta frecuencia (hoja de datos)

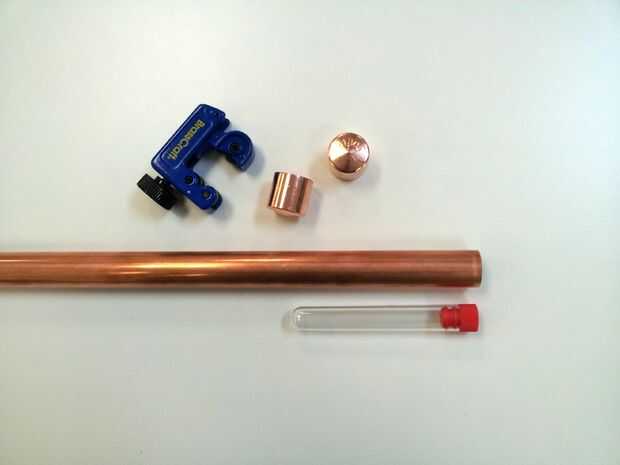

- tubo de cobre de 1/2" + dos tapones
- Paquete de negro Sugru

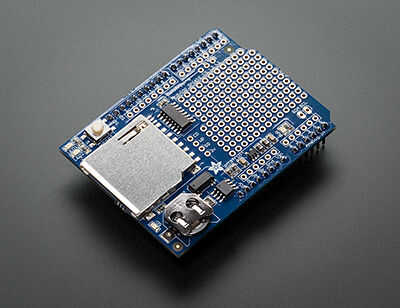

- Registro de datos de Adafruit protector + tarjeta SD para grabar datos en

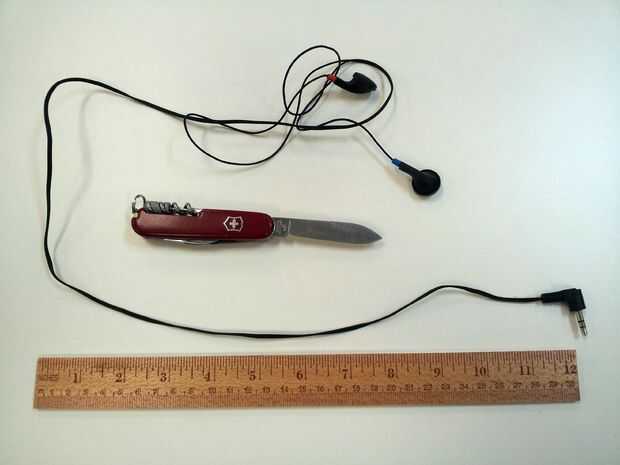

- Repuesto conjunto de auriculares con clavija stereo mini

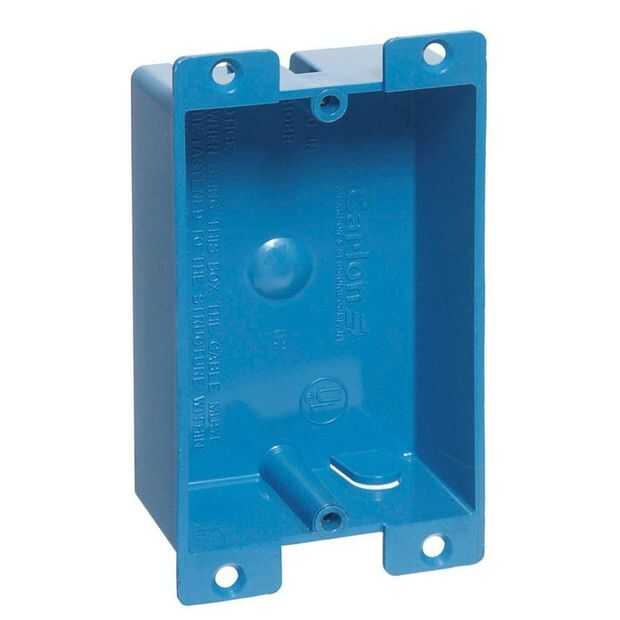

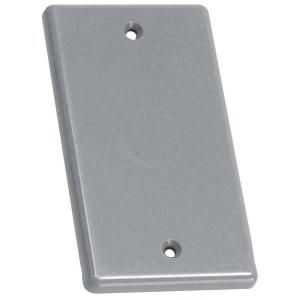

- "1 viejo trabajo" eléctrico caja de caja de proyecto, + cubierta, o una segunda caja eléctrica para un taller arduino la pila (véase también suciedad barato Arduino recinto)

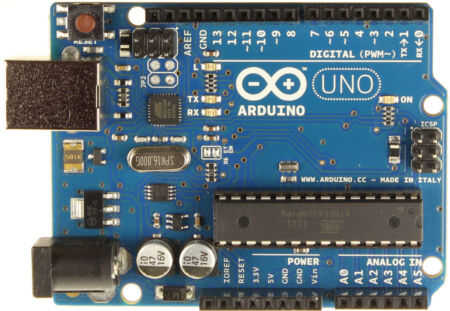

- Arduino Uno

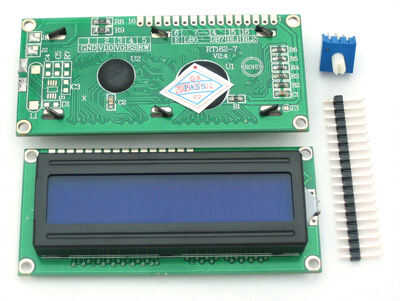

- Opcional: pantalla LCD de 16 x 2
Costo total: ~ $65, sin incluir los gastos de envío ($75 para la versión con pantalla LCD).
La mayoría de esto es el Arduino Uno ($30) + escudo ($20) de registro de datos. Todo lo demás es baratísimo.
En el corazón de nuestro medidor de luz es el TSL237S LF, un convertidor de luz a frecuencia muy sensible. Esto no es su ordinario fotoresistor o fotodiodo, que. Estos dispositivos miden intensidad de la luz basado en el voltaje o los cambios actuales, que significa que la menor intensidad de luz es determinada por las tensiones o corrientes que son capaces de medir más pequeño. Un convertidor de frecuencia de luz como el TSL237, por el contrario, convierte intensidad de la luz en una serie de pulsos de onda cuadrada. La baja más lento los impulsos, la luz. Significa que trivial puede aumentar la sensibilidad al aumentar la cantidad de tiempo en que usted contar los pulsos. Que significa la intensidad más baja está determinada por el ruido de la en-viruta interior del sensor, dando por resultado ocasionales pulsos espurios sin luz que entra.
Este sensor en particular tiene una frecuencia oscurezca típico de 0,1 Hz - un pulso cada 10 segundos (y en la práctica, hemos visto lejos menos que eso). Con una respuesta de irradiancia de 2,3 kHz / (μW/cm2), que correspondería a 0.000043 μW/cm2. Conversión de radiación a iluminancia (Lux) se complica porque este último depende de la percepción humana del brillo, pero que funcionaría a no más de 0,0003 Lux. En comparación, otros sensores de luz comerciales típicamente fondo alrededor de 0.1-0.2 Lux. Si quieres ir cualquier más sensible, tienes que ir a un tubo fotomultiplicador que literalmente puede contar los fotones individuales, pero que te pone en un rango de precios muy diferentes...
Para ilustrar cómo sensible este sensor es realmente, como fui enganchando el sensor para arduino, cubría el sensor con la mano para ver la señal de la gota, y me di cuenta de que no cae a cero - no incluso cerca. Así cubrí el sensor con mi segunda mano... y todavía no baje a cero! Y por supuesto, cuando nos pusieron el sensor dentro del tubo de cobre, * hace * ir a cero. Eso significa que este sensor puede ver a través de ambos mis manos - tal vez 1.5-2 pulgadas de carne y huesos. No está mal para un sensor $3,33.
