Sensor de luz muy sensible Arduino (3 / 5 paso)

Paso 3: cuadro de proyecto de ferretería

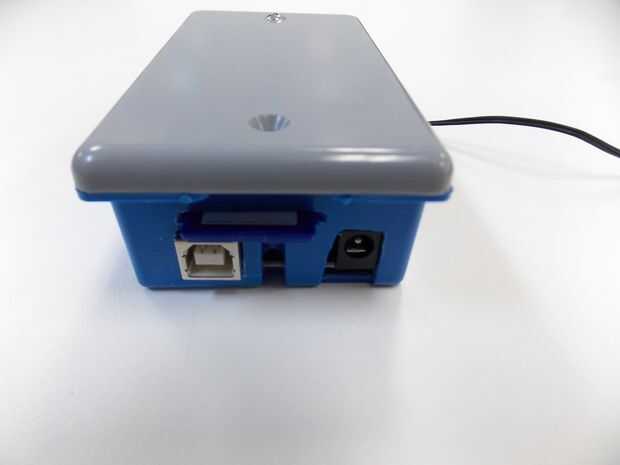

Inspirado por la suciedad barato Arduino recinto Instructable en sonicase, hemos utilizado un barato caja eléctrica de la tienda de hardware como una caja de proyecto. No está mal para una caja de $2 que se ajusta perfectamente a tu Arduino! Basta hacer unos agujeros en el lado de la clavija en el arduino (situado detrás de una de las lengüetas desmontables de la caja eléctrica) y el conector USB. Además de una ranura para la tarjeta SD en el escudo de logger de datos y un agujero para montar al jack estéreo donde se conecta el cable que viene del sensor.

Si meter cosas muy cuidadosamente, usted pueden montar incluso la pantalla LCD en la plástica correspondiente cubierta que se puede conseguir en la ferretería. Sin embargo, si desea utilizar los cables de puente para conectar el LCD a Arduino, en lugar de soldadura todo en su lugar, usted rápidamente faltarán espacio para todos los encabezados y los cables de puente de datos de registro de escudo y pantalla LCD. Solución fácil: simplemente un segundo cuadro eléctrico y Monte que uno en la parte superior el primero! Ahora tienes un cuadro proyecto de doble altura, con espacio para uno o dos más Arduino protectores si es necesario.
