Paso 2: Conexión de piezas:

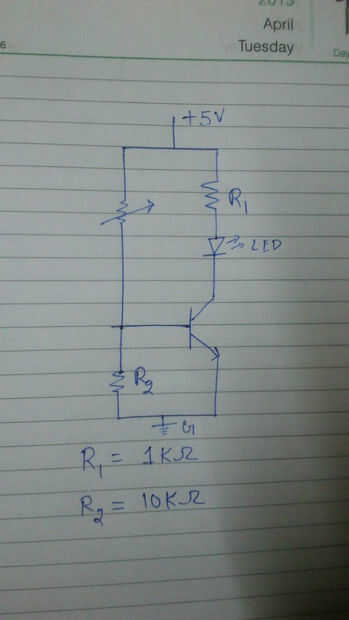

En la imagen de arriba podemos ver el circuito que construirá. Es un circuito electrónico simple y si usted
saber cómo hacer algo en un protoboard, usted debería ser capaz de hacer que el sensor de oscuro.
Recuerde que la resistencia LDR depende de la luz que tienes en la habitación o donde estás
construcción. Si tiene luz, la resistencia de la LDR es baja por lo que el LED debe apagarse. Cuando se obstruye la luz que se enfocan en la LDR, el LED deberá encenderse.
Si por alguna razón tu LED está encendido siempre, intentar el transistor la oportunidad. Cambiar el emisor y el colector. Si el problema persiste, aumente la resistencia en la región de emisor.
Permite hacer:

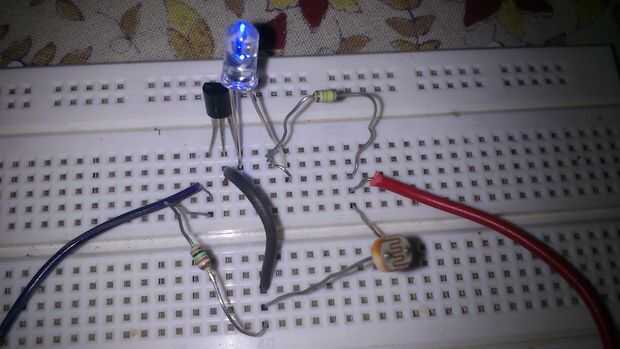

Conecte la fuente de poder que tiene a la protoboard. Recuerda la polaridad para la conexión de red y cable negro cable rojo es de alimentación positiva y negro es para tierra o negativa del suministro probar tu circuito y ver qué pasa. Feliz haciendo :)
He adjunto el pdf
