Paso 2: Soldar los pines correctos
Vamos a utilizar el pin de salida analógica a lo largo-con el obvio VCC y tierra.

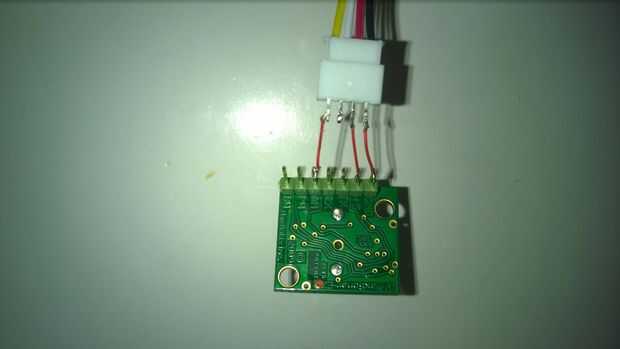

El VCC y tierra a los pines correspondientes del conector JST de soldadura como se muestra.
La parte difícil es que el escudo base de grove es un tablero de 4 pines y tenemos sólo 3 pines aquí.
La soldadura de la salida del pin analógico (AN) al pin 4 del conector, no 3.
En esta etapa, somos buenos ir. Encienda el edison y conectar el sensor a cualquiera de los pines A0-A3.
