Paso 2: Alambre del sensor de PIR

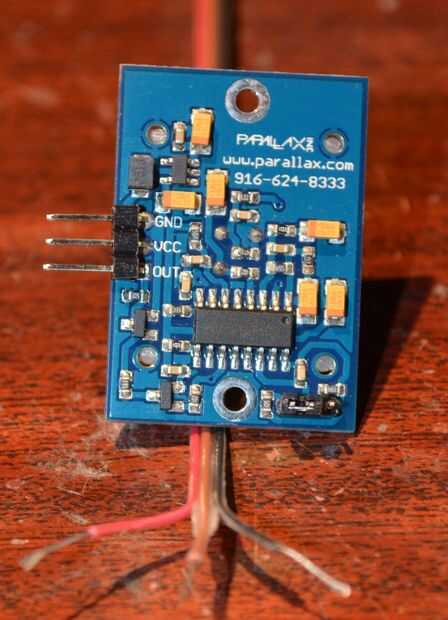

El sensor PIR tiene tres pernos... VCC, GND y OUT. Utilicé cable de cinta multicolor para el cable en este proyecto, ya que creo que es más fácil de asegurarse de que se cubrió a derecha (y tenía por ahí algunas). Como se puede ver en la segunda foto, fui con negro a GND, rojo a VCC y marrón a la salida.
Soldar los cables a los pines es complicado. La manera de que empezar es por separar y pelar los extremos del alambre. Luego se aplica una generosa capa de soldadura para los pernos y los extremos del alambre.

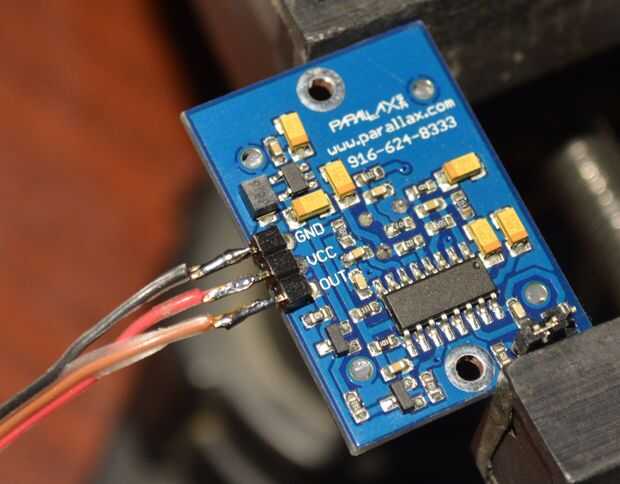

Con el tablero en un tornillo de banco o manos, después Sujete el extremo cubierto de soldadura de cada cable con el conector correspondiente y derretir junto con la plancha.
Asegúrese de que el puente está en la posición 'high' (es decir, frente a lo que es aquí), así que la salida es continuamente alta en presencia de movimiento.
