Sensor de movimiento de objetos (2 / 4 paso)

Paso 2: cableado

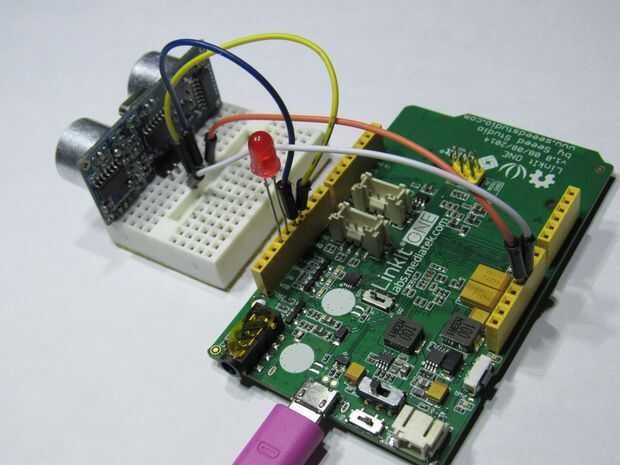

HC-SR04:

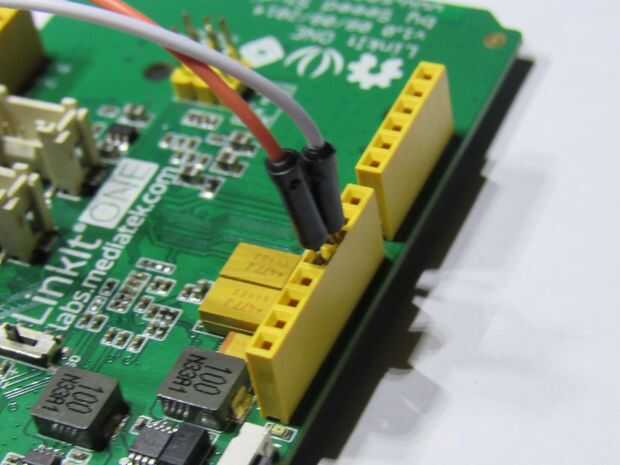

Pin VCC cable al pin de 5v en el linkit uno

Pin de tierra cable con el conector de tierra en el linkit uno

Gatillo de alambre al pin 12 en el linkit uno

Echo el cable al pin 11 en el linkit uno

LED:

Poner el cable más largo del LED en el pin 13 y la más corta en un perno de tierra en linkit uno
