SENSOR de movimiento de uso MOTOR de SERVO de CONTROL (2 / 3 paso)

Paso 2: Construcción de los circuitos:-

El cableado en este Instructable es muy simple.

  • El conector de tierra (GND) en el sensor PIR se debe enchufar en el conector de tierra de Arduino,
  • el pin de 5 voltios (VCC) debe estar conectado en el pin digital de Arduino 13, y
  • el pin de datos (salida) debe conectarse en el pin digital de Arduino 12.
  • Cable rojo del servo debe estar conectado en pin de 5 voltios de Arduino,
  • el cable marrón debe conectarse en el conector de tierra de Arduino, y
  • el cable de señal (era naranja en mi servo) debe conectarse en el pin digital de Arduino 4.

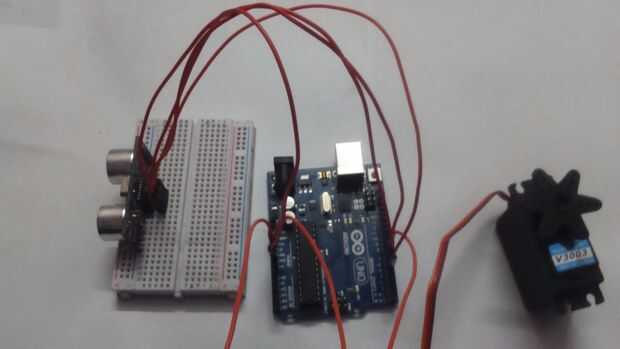

El cableado es completado! Si usted está confundido, mira las fotos o pregunta en los comentarios.
