Sensor de movimiento del prototipo de célula fotoeléctrica (4 / 6 paso)

Paso 4: Montar el circuito

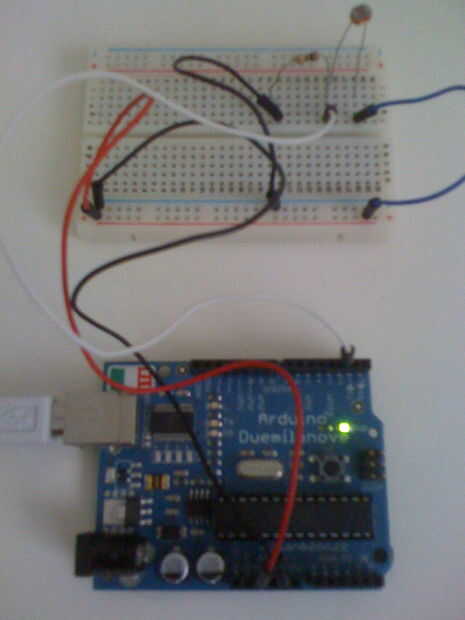

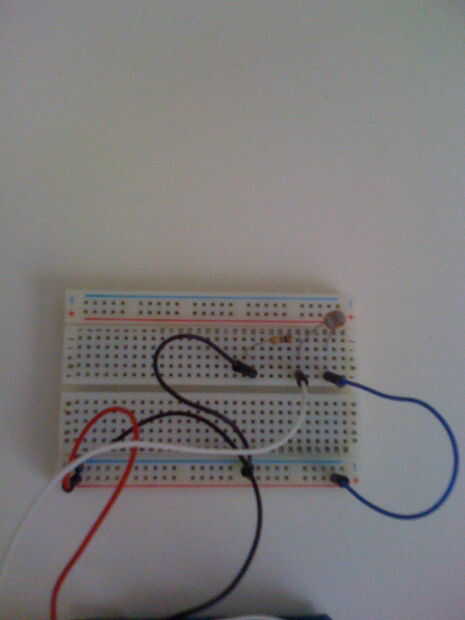

Monte el circuito como se muestra en las fotos. Es básicamente un circuito de la fotocélula sola. Conectar los 5V y pins a los carriles de la energía de la placa de tierra, luego correr energía a uno de los pines de la fotocélula. La fotocélula a través de un resistor de 10K a tierra y conectar la fotocélula al pin analógico 0.

Tuve un periodo bastante complicado de R & D para este proyecto; Tuve muchos problemas durante todo el proceso. Originalmente, me preocupaba el circuito en diferentes ambientes de la luz. Mi solución fue tener un período de instalación incorporado en el código, lo que permite al usuario calibrar el sensor para el medio ambiente antes de que usen. Este proceso de calibración fue construido en el código y terminó siendo demasiado complicado para que mi pobres codificación habilidades manejar. Así que me di cuenta que tuve que reducir mis planes para un modelo mucho más simple.
