Sensor de movimiento FM (1 / 5 paso)

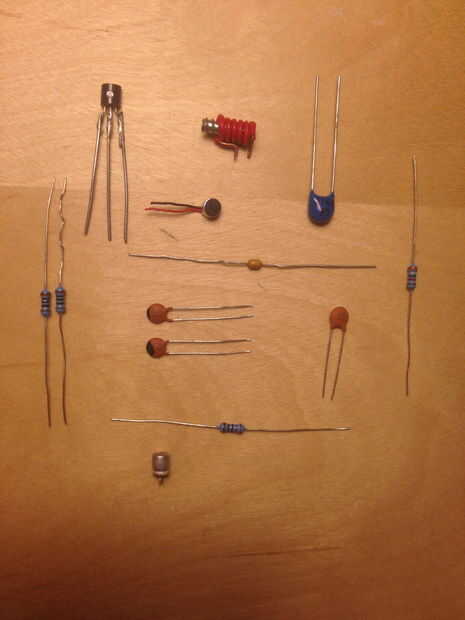

Paso 1: partes

lista de componentes...

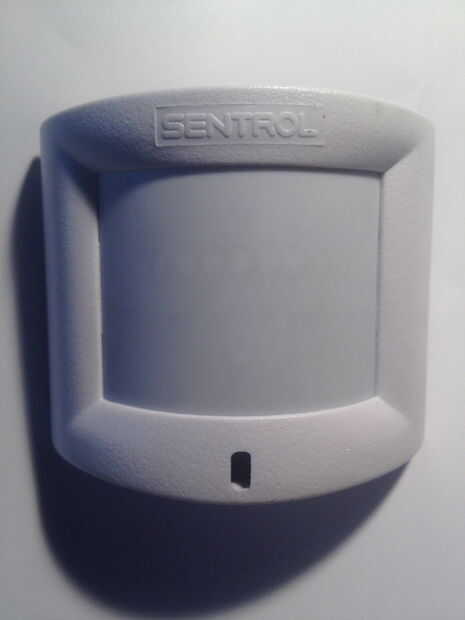

sensor de movimiento x1. "Cualquier sensor de movimiento debe trabajar"

condensador de disco de cerámica de x1-0.1 uF.

condensador de disco de cerámica de x1-0.001 uF.

x1-1 uF capacitor electrolítico.

condensadores de disco de cerámica de x2-10 pF.

x1-22 pF condensador de disco de cerámica.

x1-10 resistencia de K.

x2-100 resistencias de OHM.

x1-39 resistencia de K.

transistor NPN x1 / 2N3563 o 2SC945.

Un poco de alambre.

Un tornillo de perno o ferrita de 1/8 pulgadas.

conversión...

pF = pico faradio uF = micro faradio.

Electrolíticos = polarizado o tiene un terminal positivo y negativo a diferencia de los condensadores de cerámica.

K = 1000 - para un resistor de 10 K = 10000 ohmios.

El transmisor de FM AKA (bug) es uno de los transmisores más pequeño / más fácil de construir. Algunos componentes y algún tiempo usted puede construir fácilmente este micrófono inalámbrico.

Cuando usted construye esto algunas instrucciones llamará para "exactamente 7.5 vueltas sobre un núcleo de 3/16 pulgadas con AWG alambre #20" entonces lo que esto significa realmente es encontrar un viejo perno de 1/8 pulgadas, envuelva en cualquier lugar de 7 a 10 vueltas alrededor de él con cualquier cable de cobre tamaño tienes en ti basura caja. Su fácil! Usé al azar cerca perno de 1/8 de pulgada y corte solo al final como la base de afinación para la bobina.

El transistor no es realmente todo lo que crítico, y probablemente funcionará cualquier transistor NPN con una frecuencia tan alta como 100 MHz. Casi todos los transistores NPN darán al menos algunas salida de RF.

Este error se puede ejecutar en 1.5 a 9 voltios máximo. FYI no he probado más los 9 voltios. Cuanto más la antena más la transmisión de la señal de audio.
