Paso 2: El transmisor

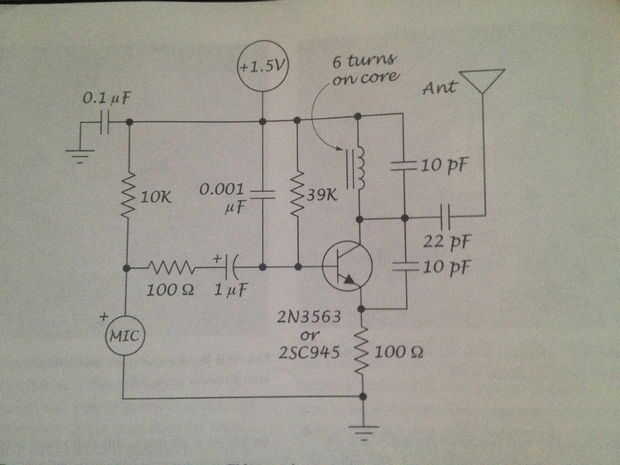

El esquema de arriba muestra donde soldar los componentes. Construí todo en algún tablero de pref. Suele construir un transmisor con alambres o cables de puenteo volando alrededor de la Junta sería un gran "no no" para los circuitos de RF, pero afortunadamente con más bugs de FM no importa. Si you ' r un top-parecieran LG probablemente esto podría traer abajo el tamaño de un pulgar clavo mediante el uso de componentes de montaje superficial super pequeño. Voy a mostrar cómo hacer esto en otro instructivo. También asegúrese de que el transistor en la derecha de la soldadura ya que había soldado hacia atrás y simplemente no funciona de esa manera.
