Sensor de movimiento FM (3 / 5 paso)

Paso 3: Poner todo junto

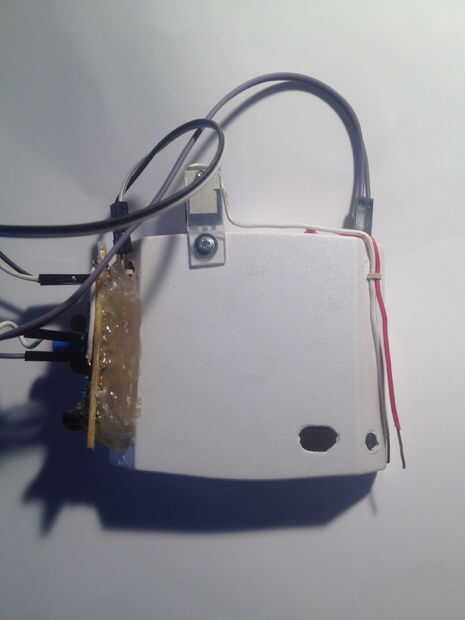

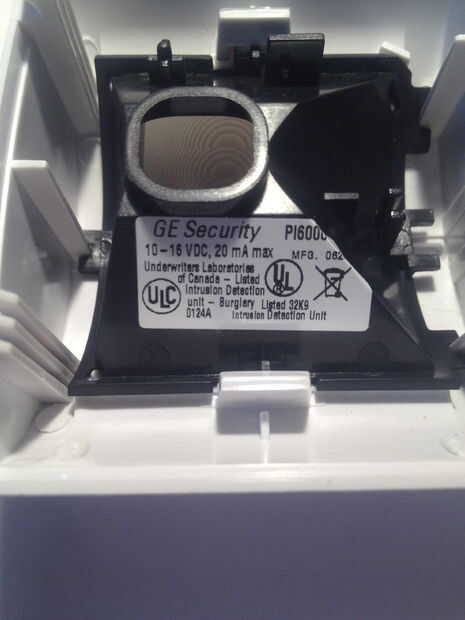

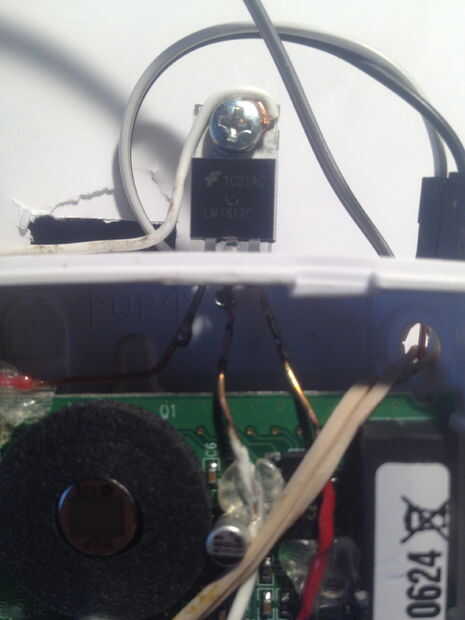

Una vez que han construido el transmisor que podemos conseguir poner todo junto. Me caliente había pegado justo al lado del sensor de movimiento. FYI el sensor de movimiento sólo dibuja 20 miliamps que significa bajo consumo de energía!

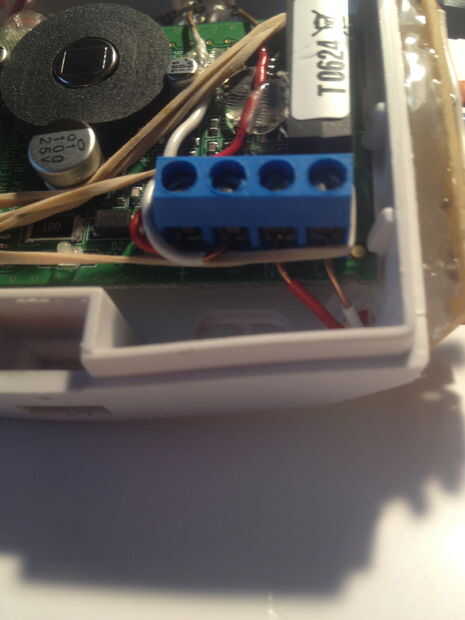

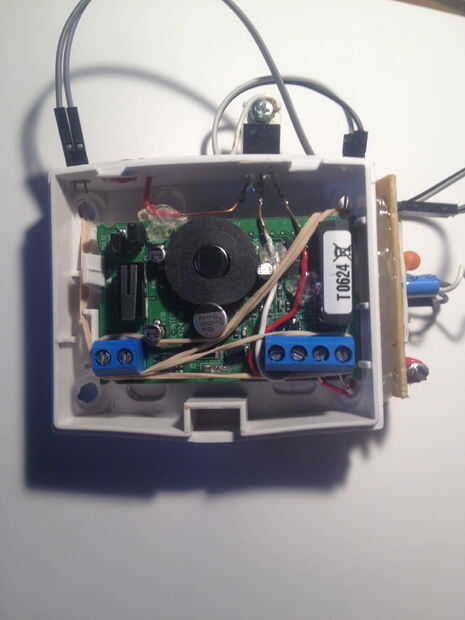

En primer lugar tomar los cables de alimentación para el transmisor y poner el positivo en el NC y la negativa en puertos C. Se muestran en las fotos anteriores. Si tiene sensor de movimiento no está etiquetado o es diferente es muy fácil de averiguar los puertos que son.

Cómo me di cuenta que era el poder es muy fácil. Debe etiquetarse + o - saber cual es la salida "para el transmisor en este caso" también fue fácil. Pongo mi voltímetro en puertos que estaban en lo correcto al lado del otro y conectar la alimentación para el sensor de movimiento. Si onda eres mano o moverse que alrededor y tener salida en los puertos que significa que usted va a utilizar estos puertos para encender el transmisor. Si no luego ir probando otros puertos.
