Sensor de movimiento PIR 3V conducir un módulo de relé (defectuoso) 3v (2 / 5 paso)

Paso 2: Conexiones como diseñado

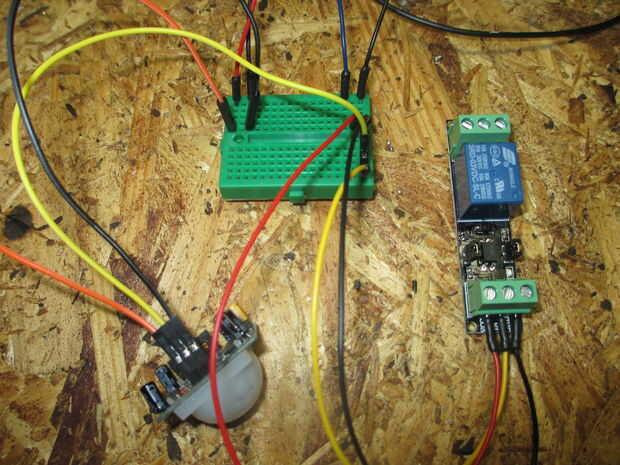

En teoría, esta imagen muestra cómo debe para funcionar este circuito. Pero, puesto que el Relais fue mal diseñado, el PIR no puede conducir el Relais.

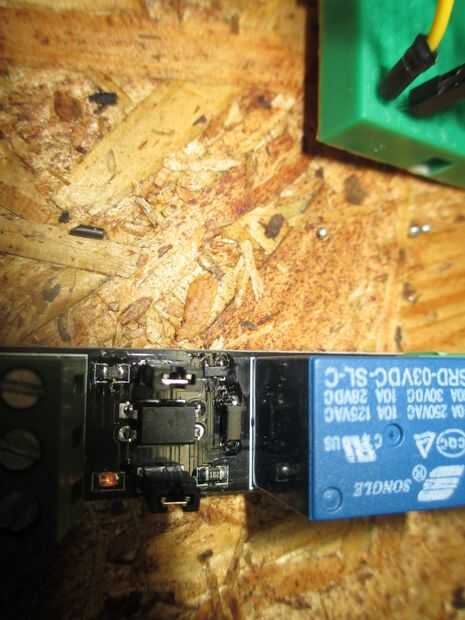

Se puede ver que la señal es lo que hace al relé de la PIR. Pero, no hay suficiente jugo para manejarlo.
