Sensor de movimiento PIR 3V conducir un módulo de relé (defectuoso) 3v (3 / 5 paso)

Paso 3: Modificar el relé para hacer su trabajo!

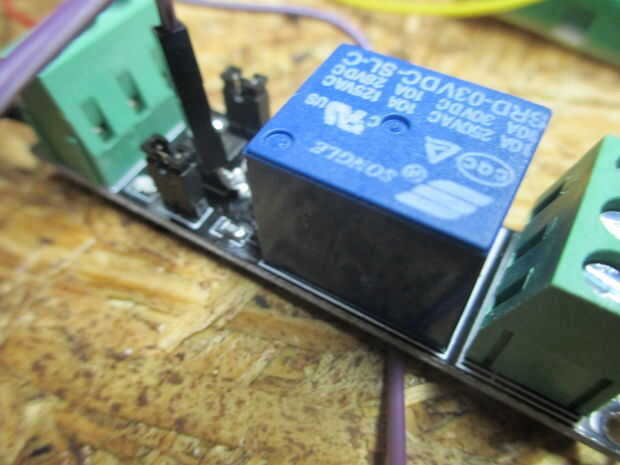

Con una mano firme, buenos ojos o aumento de la clase y algunos conocimientos básicos de soldaduras puede modificar el relé.

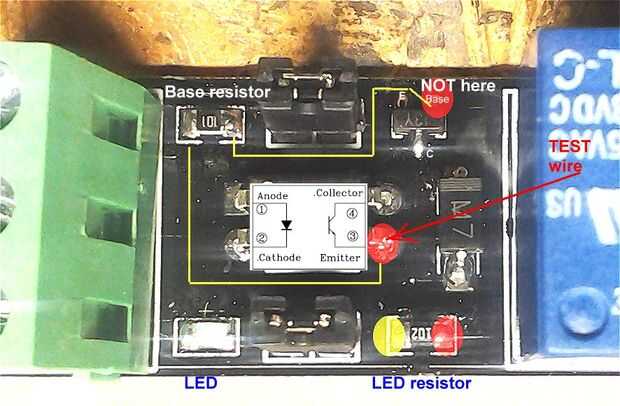

Aquí he hecho una modificación rápida y fácil. En lugar de conectar la señal de salida a la entrada del módulo de relé. Yo he soldado un cable para el emisor del opto-aislador.
