Paso 4: PIR con cable y Relais de trabajo

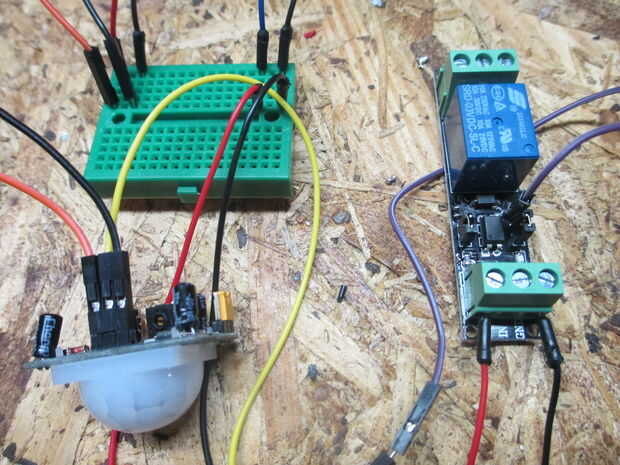

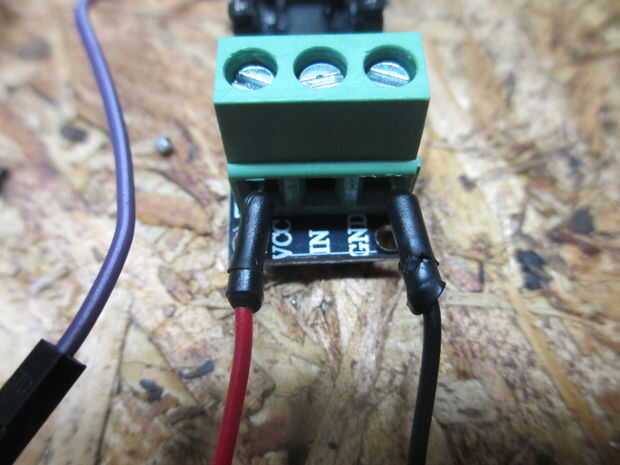

El único cambio que se ha hecho ahora es donde el PIR se conecta al relé. El PIR ahora conecta el alambre de plomo soldado al emisor del Opto-aislador en el PCB. La entrada en el bloque de conexión ya no se usa.

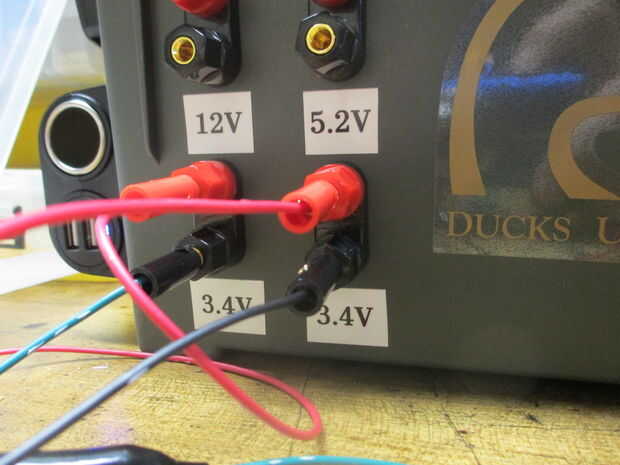

Nota que he alimentado cada módulo por separado. Usted puede apagar ambos juntos una fuente de 5v solo si lo desea. Yo lo he probado y funciona bien. No van probablemente superior a 5v, ya que puede dañar el relé. Al menos eso es lo que me han dicho.
