Sensor de movimiento PIR alarma Arduino (con incorporados) (7 / 8 paso)

Paso 7: Construir incorporados (opcional)

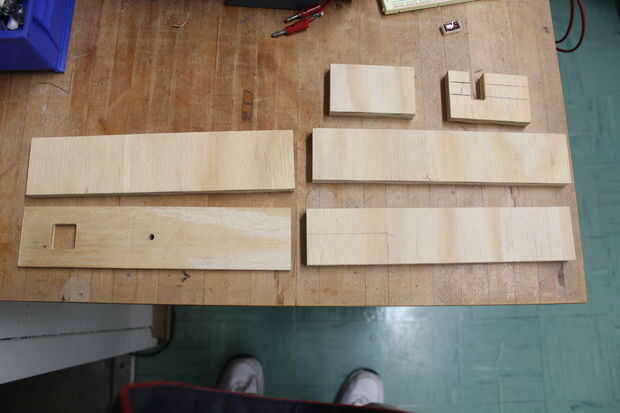

Paso 1: utilice una sierra para cortar madera contrachapada 10X2.5 dos trozos de pulgada
Paso 2: Utilice una sierra para cortar madera contrachapada en dos 10 X 2 pulgadas piezas
Paso 3: Utilice una sierra para cortar madera contrachapada en 3.25X2 dos pedazos de pulgada

Paso 4: Utilice una sierra de cinta para crear un 1.25X0.60 corte de pulgadas en uno de los 3.25X2 pedazos de pulgada. Asegúrese de crear este recorte de tal manera que permite el acceso al puerto USB de la Arduino Uno.
Paso 5: Usar un molino para cortar un 0.935X0.935 pulgada agujero en uno de los 10X2.5 pulgadas piezas. Este agujero es donde se inserta el sensor de PIR. Nota: Dependiendo del sensor PIR utilizado, el tamaño del agujero puede variar.
Paso 6: Utilice un molino para perforar a un hueco igual de diámetro LED utilizado e inserte LED aquí.
Paso 7: Poco uso de epoxy para fijar tablero y Arduino Uno a un 10X2.5 pieza en pulgadas.

Paso 7: Montar incorporados con resina.
