Paso 1: datos técnicos

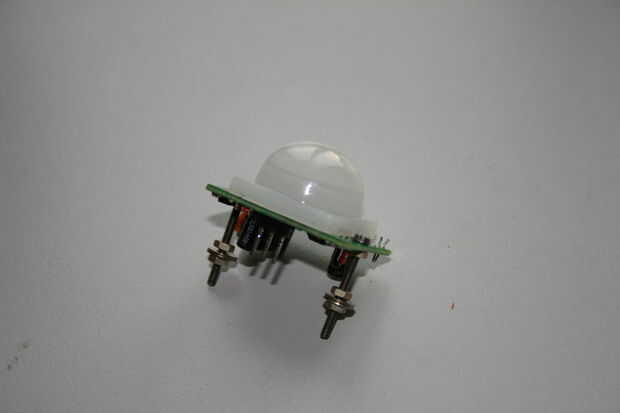

PIR HC-SR501
Rango de voltaje: DC 20V 4.5
Nivel de salida: 0V de /Low V 3,3 alto
Tiempo de retardo: 5-200S(adjustable)
Coste: 5€
Yo uso un 2N6387 de transistor de potencia darlingten como conductor de la salida. Un Relais de voltios 3 o un MOSFET de la energía sería otras alternativas.
El 2N6387 es lo suficientemente fuerte como para induktive cargas como motores de juguetes.
2N6387 transistor de potencia
8 AMPERIOS
65 VATIOS
60VOLTS
Otras partes:
1 x base fischertechnik placa de 45 x 45 mm
2 x M2 tornillo 20 mm y las tuercas
2 x fischertechnik ó 2 Märlin, enchufes de 6 mm
1 x salida de Märklin 2, zócalo 6mm para
cable triple 30cm
placa de circuito de prototpye de 10 x 30 mm
