Paso 2: Alimentación
Ahora, todo el mundo sabe lo que es una fuente de alimentación de tensión positiva, por ejemplo (pila común) pero ¿cómo ir sobre la fabricación de una fuente de alimentación de voltaje negativo?
Circuito eléctrico común regla del pulgar es cuando se conectan dos baterías en serie (terminal por ejemplo positivo de la batería 1 conectado al terminal negativo de la batería 2) y luego medir el voltaje de la terminal negativa de la batería 1 y el terminal positivo de la batería 2, la tensión medida es igual a la suma de los voltajes de la batería 1 y 2.
Para este circuito queremos un + 9V y -9V de fuentes de alimentación. Si conectamos nuestras dos baterías de 9V en serie, obtenemos una fuente de alimentación de + 18V. Entonces, ¿cómo conseguimos los - 9V de estos dos?
Puede ayudar a pensar acerca de qué voltaje realmente significa... voltaje es una diferencia de potencial eléctrica. La palabra clave aquí es la diferencia. Tensiones sólo son significativas en términos del punto de referencia (o más comúnmente conocida como la tierra). Un voltaje es el potencial eléctrico entre este punto de referencia y el punto que estamos midiendo. ¿Ves todavía la respuesta?
De hecho conseguimos una + 18V voltaje de leer si utilizamos el terminal negativo de batería de 1 como punto de referencia... pero ¿qué pasa si elegimos la conexión entre el terminal positivo y el terminal negativo de batería de 2 pilas de 1? Si utilizamos este punto como nuestra referencia o tierra, entonces batería de 2 terminales positivos será el voltaje de + 9V y borne negativo de la batería 1 - 9V!

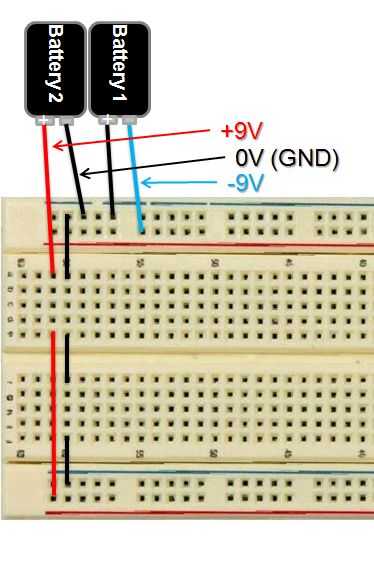

Con el protoboard, pilas de 9V y pinzas de la batería, conecte los cables de pinza batería como se muestra. Sin embargo, por el momento, desconecte el borne positivo de la batería 2 y el terminal negativo de la batería 1. Es una buena práctica desconectar siempre la alimentación mientras que montar un circuito. Al final de la Asamblea se conectar estos cables para encender el circuito. (También se podrían añadir interruptores para hacer esto)
