Sensor de músculo DIY / EMG circuito para un microcontrolador (3 / 13 paso)

Paso 3: Adquisición de señales

a continuación, vamos a trabajar en la fase de adquisición de señal de su circuito de EMG que vamos a utilizar para medir los impulsos eléctricos del sistema nervioso de su cuerpo utilizados para activar las fibras musculares.

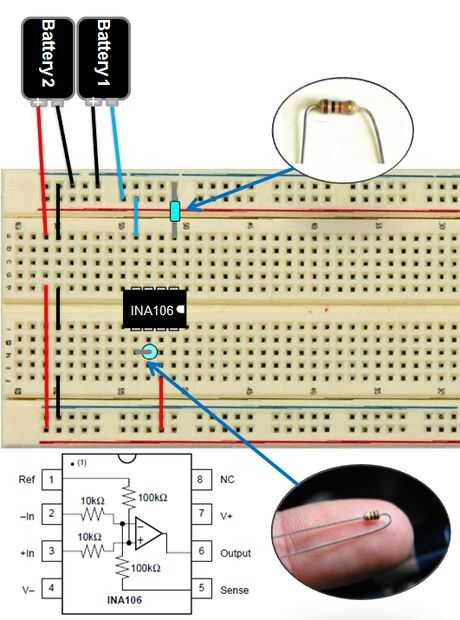

Primero, sacar el chip de INA106 IC (chip A) e insertarlo en tu protoboard como se ilustra arriba. El INA106 es un amplificador de la diferencia que se mida y amplificar el voltaje muy pequeño (G = 110) las diferencias entre los dos electrodos que se coloca sobre el músculo.

A continuación, agarrar dos resistencias de 1 M ohm, doblarlas y luego los conecte a su protoboard como los dos ejemplos mostrados. Se deben conectar los pines 5 y 6 y el otro debe puente pin 1 a tu carril de tierra de la placa.

No te preocupes los otros pines de la INA106 por ahora; Regresaremos a ésos más adelante.
