Paso 4: Acondicionamiento de señales - amplificación
Vamos a empezar con dos series de amplificación; el primero será invertir amplificador con una ganancia de -15. Un amplificador inversor hace exactamente como suena. Amplifica tu señal pero también lo invierte. Puede encontrar más información sobre amplificadores de invertir aquí .
Vamos a construir primero un amplificador inversor con una ganancia de -15. Para ello, necesitaremos uno de los chips TL072 (chip B), un 150 kOhm resistencia y una resistencia de kOhm 10.

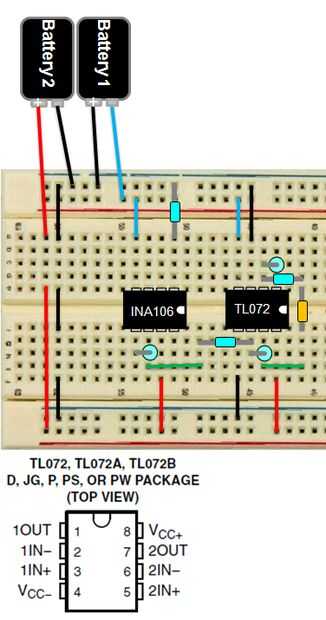

Chip de lugar B como el cuadro indica. Ahora uso un cable puente y conectar el pin 6 del chip A últimas dos filas pin 8 de la viruta del gancho agarrador de A. una de las resistencias de 10 kOhm y conecte uno de los pines de esta fila también. Conecte los otros 6 pin a pin del chip B. curva una resistencia de 150 kOhm y un pin a pin del chip de B 6 y el otro al pin 7. Se puede calcular la ganancia de G =-R2/R1 o en este caso kOhm-G = 150 / 10 kOhm. (Ver imagen 1)
A continuación, vamos a añadir un condensador a par la señal de AC. Acoplamiento de AC es útil en la eliminación de error DC en una señal. Leer más sobre acoplamiento de AC y DC aquí .

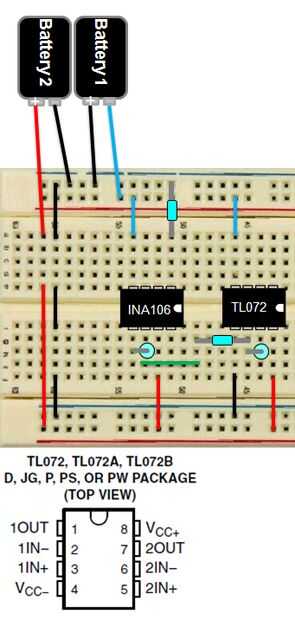

Continuando, vamos a añadir un filtro activo de paso alto para eliminar cualquier ruido DC offset y de baja frecuencia. Para ello necesita dos 150 kOhm resistencias y un 0.01uF condensador. Use un cable puente y el condensador de 0.01 uF para el palique de centro de tu protoboard como se muestra. (Un extremo del cable puente debe conectarse al pin 7 del chip B). El resistor de 150 kOhm conectará el condensador que solo colocaste al pin 2 del chip B. Ahora, doblar la resistencia de 150 kOhm y empuje en Conecte los pernos 1 y 2. (Ver imagen 2)
También, seguir adelante y conectar el pin del chip de B 4 a tu - carril de 9V, pin 8 a su + 9V rieles y pernos de 3 y 5 para el carril de tierra.
