Paso 6: Acondicionado - alisado + amplificación de la señal
Necesitas el último TL072 chip (chip D), las resistencias de dos 80,8 kOhm, el trimmer de kOhm 100, la resistencia de 1 kOhm y el condensador de disco de cerámica 1,0 uF.

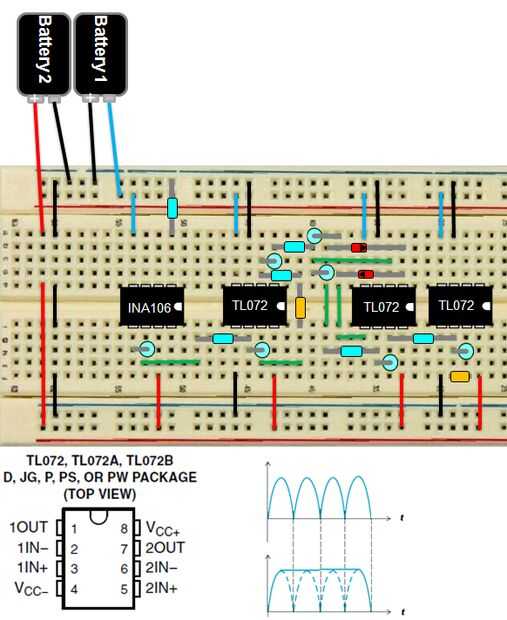

En primer lugar, conecte en el chip D y + 9V en el pin 8 - 9V al pin 4 y tierra a los pines 3 y 5. (imagen #1).

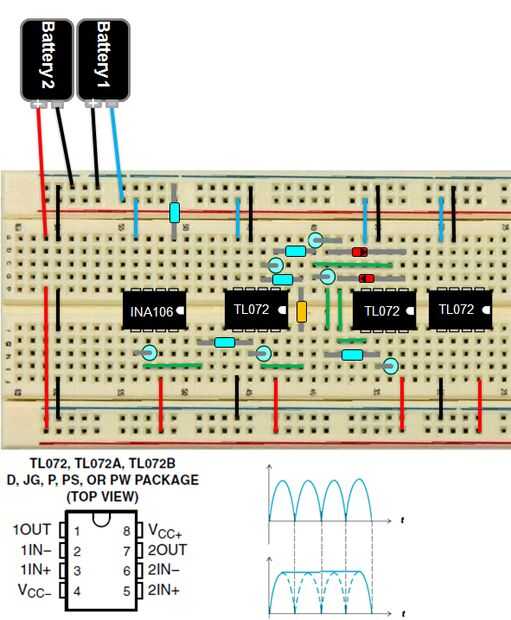

Ahora, agarra una de las resistencias de kOhm 80,6 y conecte un extremo para chip pin C 7. Conecte el otro extremo para chip pin D 6. A continuación coge el 80,6 kOhm resistencia uso conectar chip pin D 6 y 7. Hacer lo mismo para el condensador uF 1,0. (imagen #2)
Es el final del circuito del filtro. Sin embargo, puesto que se trata de un filtro activo, es un efecto secundario de invertir la señal. Tendremos que invertir la señal una vez más (y tienen la capacidad de amplificar más si desea) usando un circuito amplificador inversor con un condensador de ajuste configurado como una resistencia variable.

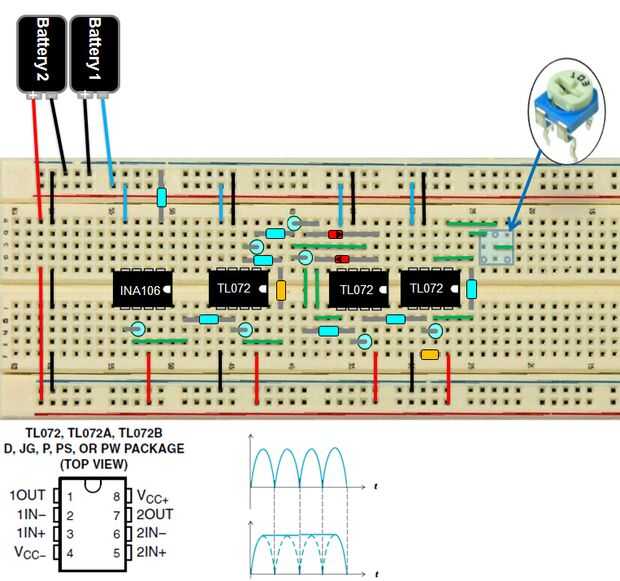

Utilizar un puente de alambre, conectado al pin del chip de D 7 y la resistencia de 1 kOhm para cerrar brecha de centro de la Junta. Utilice otro cable puente y conecte la resistencia de 1 kOhm para chip pin D 2. A continuación, cubra la fila de un condensador de ajuste con las patas del trazado y un cable de puente de conexión entre los pines como muestra la imagen. Finalmente, coloque los cables de dos puente como se indica. (imagen #3)
Utilizando un destornillador y girar el trimmer, podrás ajustar la ganancia de la señal para tener en cuenta las fortalezas de la señal de diferentes grupos musculares. Comience hacia fuera con puesto bastante baja y sube desde allí (~ 20 kohmios).
