Sensor de músculo DIY / EMG circuito para un microcontrolador (8 / 13 paso)

Paso 8: Cables de electrodos

a continuación, usted necesitará hacer algunos cambios en los cables de electrodos de EMG, ya que he podido encontrar un vendedor que vende complemento femenino del conector del cable estilo DIN.  (si alguno tiene una sugerencia por favor me avisan!)

Agarra un par de tijeras, cortadores de alambre, peladores de alambre, navaja de bolsillo, etc... básicamente instrumentos afilados y pele aproximadamente un 1/4" del extremo de la DIN enchufe de todos los tres cables (el enchufe del extremo no del complemento).

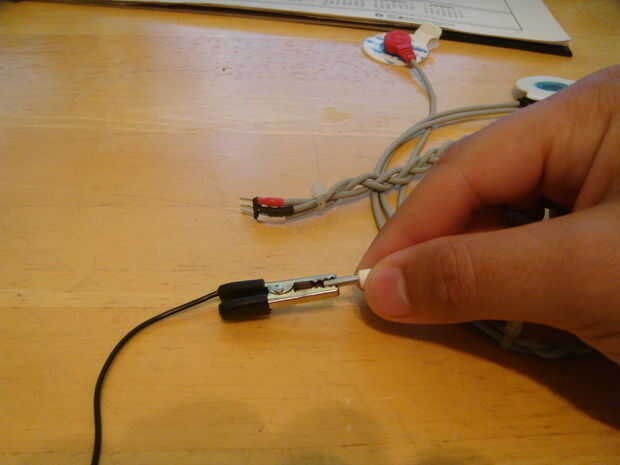

Clip a continuación, un cable de piel de cocodrilo a cada uno de los cables. Los utilizamos para conectar los cables de electrodos a nuestra placa con algún cable de puente. Podría hacer como han hecho y tira el cable y luego de la soldadura en clavijas, pero no es necesario y los cocodrilos harán bien.
