Paso 2: Haga la sonda - montaje sensores
En el funcionamiento, la Junta de evaluación de TI utiliza la capacitancia de la cinta de cobre en la punta de prueba para crear un circuito RC con una frecuencia de resonancia específica. El chip FDC mide el cambio de frecuencia resonante causado por capacitancia cambio de la sonda. Sustancias (como agua) en proximidad cercana a la cinta de cobre afectará la capacidad de la cinta. Como la línea de flotación hacia arriba y hacia abajo alrededor del PVC de la pipa la capacitancia de los cambios de sonda, permitiendo que el chip FDC medir con precisión el nivel.
Mecánicamente, la punta de prueba sí mismo es bastante simple. Tiene dos sensores. Uno de ellos es normalmente siempre por debajo de la línea de flotación. Que uno uso estrictamente para detectar si la sonda está en o fuera del agua. El segundo sensor es más largo y montado para la línea de flotación afectará su capacitancia. Éste proporciona la lectura de nivel de agua real. Usted podría conseguir lejos con un sensor pero tendrás que cambiar el software si lo haces desde que uso el de water/out de sensor de agua como una parte clave de la máquina de estado.

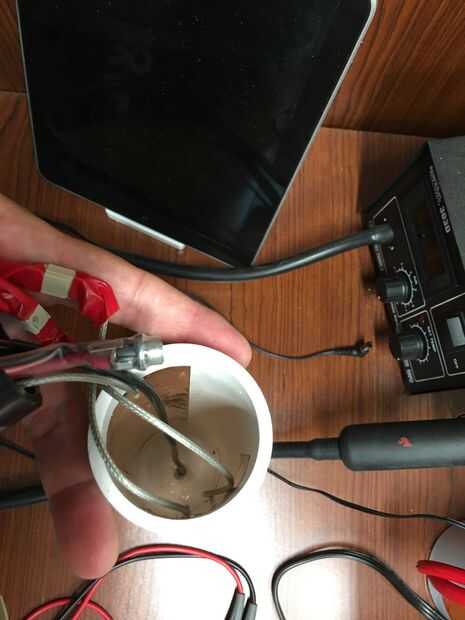

Si estás haciendo esto para su piscina, usted necesitará determinar cuánto para cortar el tubo de PVC. En primer lugar, compruebe cuánto espacio tienes desde la parte inferior de la tapa del sumergidor que la esperada línea de flotación. Contabilidad para la longitud del adaptador (pieza negra en la foto), cortar una longitud de PVC hasta al menos 3-4" del tubo estará inmersos en la piscina cuando la tapa está en el skimmer. Pero no lo hacen demasiado largo o lo pondremos en contacto con la parte inferior de la cesta de la espumadera.
Ahora corte una longitud de cinta de cobre y montaje longitudinal interior de la tubería de PVC (el mío es largo de 5.5" y 2" de ancho). La longitud de la cinta y la posición de montaje debe permitir que una porción de la cinta para estar por debajo de la línea de flotación posible en todos los niveles de agua. Asegúrese de que grabar la cinta de cobre cuánto es antes de que Monte - a hacer calibración más fácil. La en water/out de sensor de agua es una pieza más corta de la misma cinta de cobre (cerca de 1.5" de largo y 2" de ancho) que se monta en la parte inferior de la tubería de PVC. Montaje de esta cinta donde será debajo de la línea de flotación en todo momento cuando de la sonda en el agua.
A continuación, suelde un cable a la parte superior de ambas piezas de la cinta de cobre - este cable se conecte a la Junta FDC (no adjuntarlo todavía). Un solo cable para cada sensor debe funcionar, pero usé cable sólo para asegurarse de que las lecturas sería menos afectadas por el ruido o la posición de una vez que rellenas todos los circuitos en el reductor blindado. Para facilidad de montaje y desmontaje, usé un conector Molex para conectar los cables de cinta de cobre a la Junta de eval de FDC.
En la foto, podría ser capaz de hacer a otros un sensor más pequeño (cinta de cobre) en la parte superior del tubo. El software no usa este sensor para que no se preocupe por él. Estoy experimentando con él para ver si puedo compensar la deriva de la temperatura. Ahora no estoy seguro de cuánto las lecturas se deriva con la temperatura - compensación no pudo ser necesaria para mi aplicación relativamente baja resolución. Sin embargo, TI describe un método 3-sensor de medición y calibración en la nota de aplicación por lo estoy dando una oportunidad.
Experimenté con un montón de diseños diferentes de la sonda. Usted puede intentar un enfoque diferente - encontré que incluso un solo alambre aislado respondió a los cambios de niveles de agua muy bien. También probé un grabado un PCB y capa con barniz - que sería ideal para altos volúmenes de producción. El cable y la placa funcionaba pero colocado en este diseño porque era fácil de construir, debe aguantar abuso moderado en el campo y tiene suficiente capacidad para ser menos susceptible a problemas de ruido.
