Paso 5: Construir la electrónica

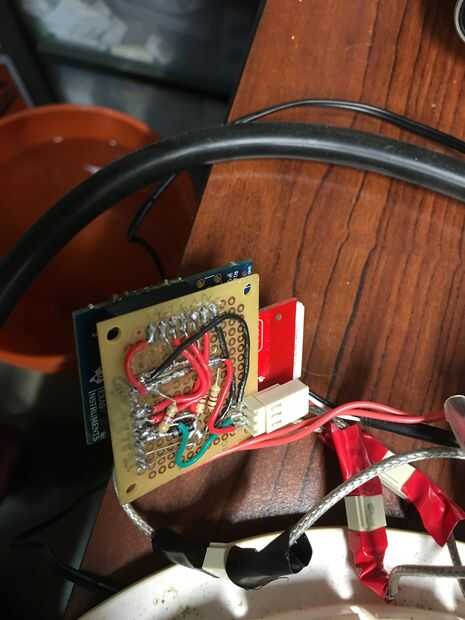

Ahora es el momento para construir el circuito en sí mismo. Hay un par de dominadas para el bus i2c y un diodo y el resistor del circuito 1-wire (sólo es necesario si estás incluyendo el sensor de temperatura). La parte difícil está construyendo las interconexiones, por lo que cabrá dentro de su vivienda de adaptador de PVC. Como se puede ver en la imagen, solía un tablero pequeño prototipos solderable para atar cosas juntas. Sé, no es bonito, pero es lo suficientemente pequeño como para caber en la carcasa del sensor.
Ahora es el momento para desprenderla del microprocesador de la EVM. Una vez hecho esto va a ser difícil de conectar el EVM con el software de TI, así que considere agregar encabezados por lo que se puede cambiar hacia adelante y hacia atrás entre la Junta de conexión para el Imp y la placa del microprocesador. Pero ten cuidado - zapping de un chip de una vez al no alinear correctamente los pasadores de cabecera!
Usé una batería de 9V estándar para la energía. Todo va desde los 3, 3V regulador en el tablero de arranque de Sparkfun, que es clasificado para hasta 17V. No estoy seguro de cuán bajo irá aunque - sin duda funcionaba con baterías 4AA pero supongo que no funcionará con tensiones inferiores a ~ 4V.
