Paso 2: Comprar piezas
Próximo: comprar las piezas. Aquí es la lista de materiales completa, con algunas notas abajo que ordenan y luego herramientas lista inferior.

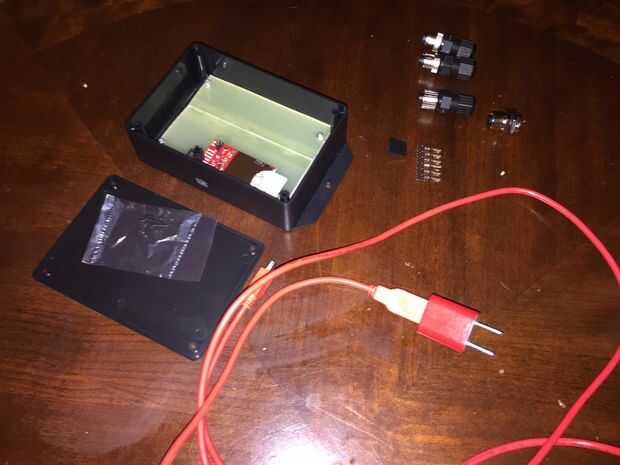

Lista de materiales
- Electric Imp (Developer Edition) - Sparkfun o Adafruit - $29,95
- Electric Imp Breakout Junta - Sparkfun o Adafruit - $12,95
- (A mini) - Cable USB Sparkfun u otros - $3,95
- Bloque de alimentación USB - Sparkfun o por todas partes (tenía unos sentados alrededor de mi casa) - $3,95
- Distancia Sensor - Maxbotix MB7589 SCXL-MaxSonar-WRMT - 1" NPS - $149,95
- Sensor Cable Conecte opción - Maxbotix Coloque opción blindado Cable con 3 pies de cable MB7954 - $62,95
- Sensor Cable - cable de Maxbotix MB7954 - $3/pie (tengo 12 pies)
- Conector estanco (macho); Amphenol LTW serie PN 12-04BMMA-SL8001 - Digikey - $4,32 ea
- Conector estanco (mujer); Amphenol LTW serie PN 12-04BFFB-SL7001 - Digikey - $13,42
- Conectador hermético alternativo (hembra); Amphenol LTW serie PN 12-04BFFA-SL8001 - Digikey - $4,94
- Rúbrica de PCB - Digikey - $1,33
- Conector PCB apareamiento - Digikey - $1,11
- 6 x PCB acoplamiento terminales - Digikey - $0,25 ea
- * Caja plástica; Bud Industries PN CU-389-MB - Digikey - $7,10
- * Panel estanco conector (hembra); Amphenol LTW serie PN 12-04PFFS-SH8001 - Mouser - $4,99
- * Material G10/FR4 - McMaster PN 8667 K 1 - $7,58
- * 4 x 5/16" largo #4 tornillos de rosca chapa - McMaster PN 90190A107 - $2,03 (paq 100)
- * 22 AWG alambre trenzado de cobre, total cerca de 1 pie. Te recomiendo 4 colores diferentes para la simplicidad.
- Tuercas de montaje del sensor (detalle TBD)
- * Caja de tornillos (detalle TBD)
- Abrazaderas de sujeción para cable sensor (detalle TBD)
- Pegamento
- Soldadura (tipo eléctrico)
Extensión de Cable opcional BOM:
- Cable adicional para sensor - Digikey - $ 1,78/m
- Alternan cable - Digikey - $26,84 por 50 pies
- Conectador hermético alternativo (hembra); Amphenol LTW serie PN 12-04BFFA-SL8001 - igual que arriba
Notas que ordenan:
Artículos marcados con un * se puede omitir si no desea poner su imp eléctrico en la caja de un proyecto. Ya no hay ninguna manera de montar breakout Junta, recomiendo el cuadro de proyecto.

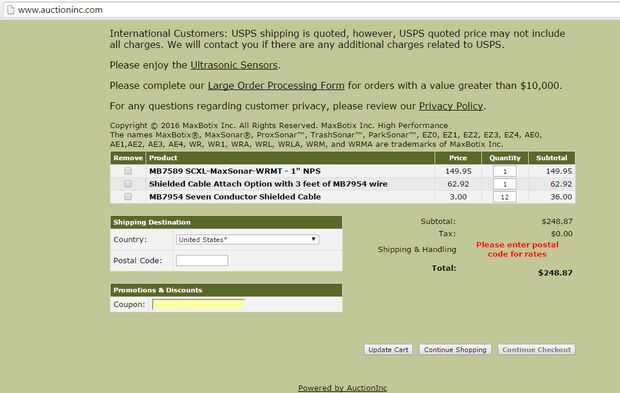

El sensor es comprado directamente al fabricante (Maxbotix). Os he adjunto una captura de pantalla de la cesta de Maxbotix. Esto puede ser difícil, ya que el número de pieza base del sensor no especifica el tipo de vivienda. Si quieres ver un ahorro importante y puede sacrificar cierta protección del medio ambiente, entonces apenas pedir el sensor base (o el MB7380 para ahorrar $40 más y no tiene la característica de auto limpieza) sin la opción de conectar Cable o Cable del Sensor. Asegúrese de que usted compre el "opcional Cable extensión BOM" sin el conector hembra, aunque.
Todo menos el sensor viene a través de distribuidores. Que he enumerado distribuidores sugeridos para todas las partes; de vez en cuando algunos distribuidores se hacia fuera de stock de ciertas piezas, así que a ver para. Sugiero usar octopart.com para encontrar otros distribuidores que tienen la parte en la acción. Que también he enumerado algunos números alternativos para los conectores ayudar a encontrar cosas en stock
No he hecho la instalación, así que me voy de detalles para ordenar la instalación tornillos, tuercas y sujetadores de cable hasta que he verificado las partes.
Lista de herramientas
- Herramienta especial: 1 3/8" paleta poco o agujero de sierra y taladro (usado para perforar un agujero en el tanque para montar el sensor)
- Nota: previamente había recomendado un agujero de 1 5/16" Sierra (McMaster 4066A24) y correspondiente arbor y caña (McMaster 4066A79), pero ahora te preocupes puede ser demasiado apretado para el sensor. No, probé así que no sé. 1 3/8" broca paleta usé funcionó muy bien.
- Herramientas genéricas:
- Herramienta Sierra de arco o Dremel para cortar FR4 (probablemente lo cualquier Sierra vieja)
- mandril taladro de 3/8" con los siguientes bits: 3/32", 7/64", 3/16", 1/2"
- Xacto u otra navaja pequeña
- Soldador (clase fina de la electronics) y soldadura electrónica-grado
- Thumb tack (para marcar FR4)
- Pelacables - te recomiendo uno con una función de separador de tamaño fijo 22 AWG para que accidentalmente no cortar algunos hilos del conductor y debilitar el cable en un punto crucial.
- Doble herramienta - herramienta pequeña-genérico como la foto. Si bien no probé, apuesto de Digikey funcionaría bien.
Si su tamaño de mandril de taladro es diferente, asegúrese de obtener un árbol de tamaño adecuado y caña para el serrucho.
