Paso 6: Construir el mazo de cables

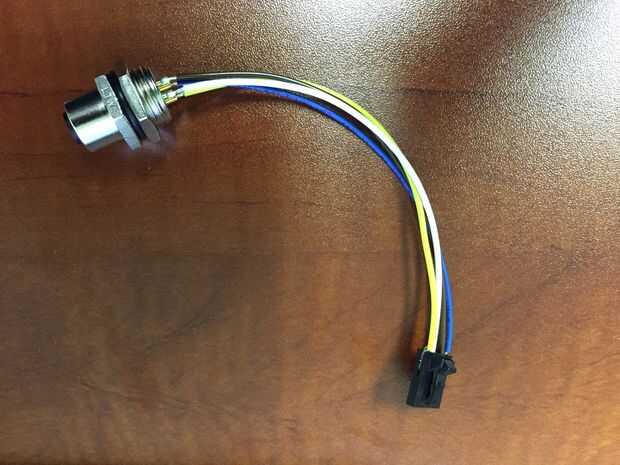

Tenemos un arnés simple de 4 conductores de alambre para construir aquí que va desde el conector de montaje en panel para el PCB Conector header. Para este paso, vas a necesitar el cable AWG 22 y PCB Conector header y terminales, además de los elementos de los pasos anteriores. Para herramientas, necesitarás un soldador, Desforrador/cortador de alambre y herramienta de la encrespadura.
Aquí están los pasos:
- La soldadura de los cables AWG 4 22 conector de montaje en panel.

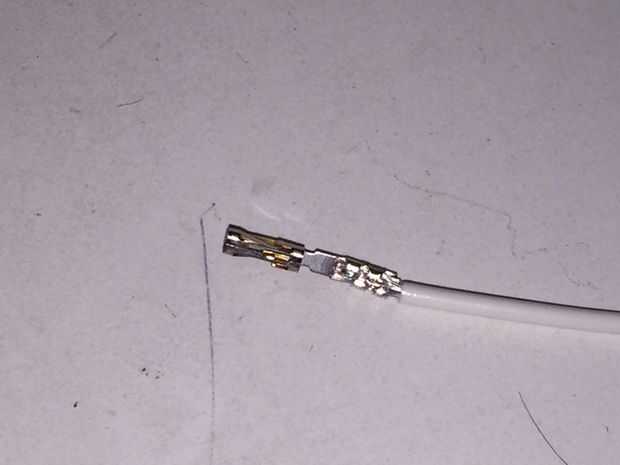

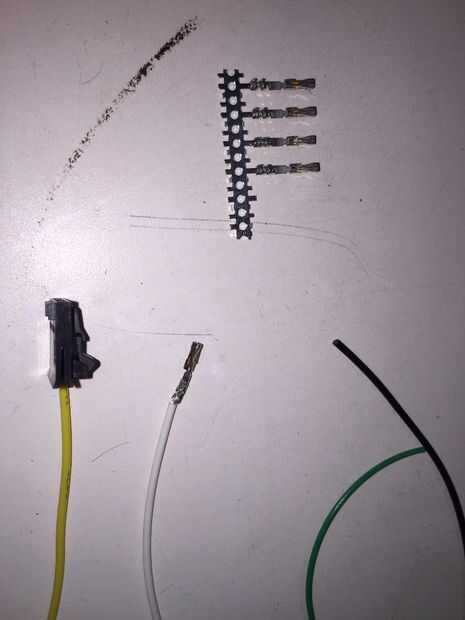

- Doble el otro extremo de los cables a los terminales del conector del PCB. Usted necesitará una herramienta de la encrespadura para esto. Ver foto. Tenga en cuenta que estos terminales no aplaste al aislamiento, sólo para el conductor desnudo. Por lo tanto, el conductor de la tira, engarce en el terminal.
- Inserte los terminales en el conector. Nota el diente en el terminal viene a través del agujero pequeño en el conector. Debe haber un leve "click" cuando se introduce el terminal. Inserte los terminales derecho en las posiciones de derecha! Ver notas sobre pin contando a continuación.
- Potencia de conector pin 1 = 3c3 en e-imp
- Conector pin 2 = GND en e-imp
- Conector pin 3 = e-imp Pin 9 (sensor de TX, RX e-imp)
- Conector pin 4 = e-imp Pin 8 (sensor RX - actualmente no utilizado)

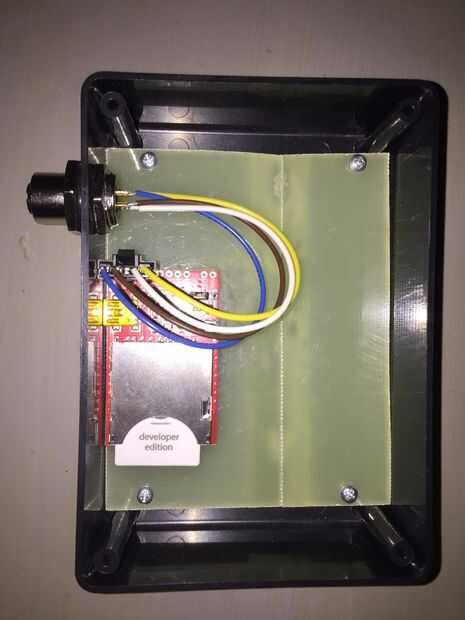

- Atornillar el tablero FR4, poner en el conector del panel y apriete su tuerca. Conectar PCB cabecera a cabecera de PCB.
- Tornillo tapa en caja, o dejar la unidad apagada para depurar los pasos.
Ahora tiene una caja de receptor de sensores inalámbricos.
Notas:
- No utilice soldadura en las terminales. Creará un punto de estrés en el lugar en el cable donde termina la soldadura. Esto es especialmente problemático porque no tenemos mucho espacio de conector a la tapa de la caja, que además stree tal punto en el alambre.
- Si no tienes una herramienta de la encrespadura, puede cuidadosamente use una punta pinzas o un cuchillo xacto doblar en tine un engarzado en un momento... pero te recomiendo una herramienta de la encrespadura.
- El conector de la PCB se ajuste a través del orificio que pone en la caja y a través de la tuerca del conector de panel.
- La foto adjunta para contar los pines del conector y sabe que pin del conector es "pin 1". Referencia "hembra".
- "Vista frontal" es el punto de vista como si fuera el conector de acoplamiento.
- No ponga un terminal en la posición central del conector header PCB. No usamos el pin de "CD".
- La caja no es hermética por el agujero del mini-USB, así que asegúrese de que permanece en el interior. Si desea una versión al aire libre, utilice un conector USB estanco (o un conector de alimentación estanco).
Estoy pensando en una actualización a este sistema de batería de la energía. Estoy mirando este pack en particular. Este pack tiene una salida USB y si usamos un caja con una tapa transparente, sería con energía solar. Creo que sería muy cool. Me preocupa que la batería podría apagar su salida, sin embargo. Si alguien le da una oportunidad, por favor hágamelo saber!
