Paso 7: visualizar

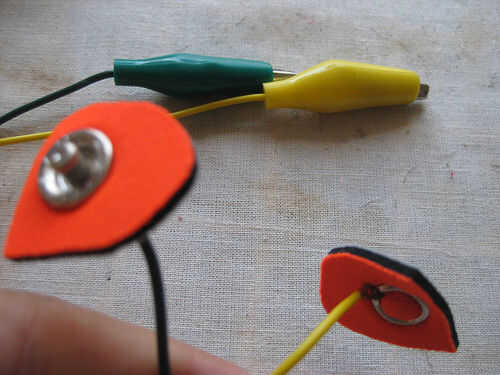

Si le toca trabajar mucho con poppers y circuitos que te gustaría modificar un conjunto de pinzas de cocodrilo que poppers en un extremo. De lo contrario usted solo puede acortar a los poppers.

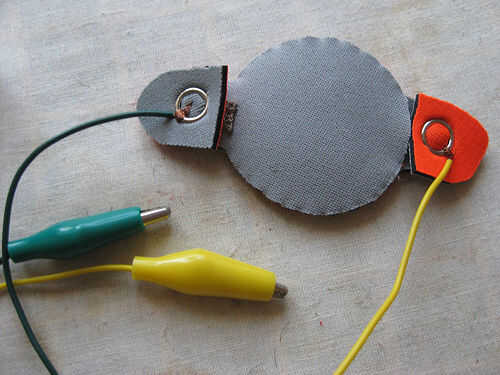

Para visualizar con un multímetro, crear la siguiente configuración (ver fotos)
Ajuste el multímetro para medir resistencia (en ohmios).
Multímetro plus a un lado del sensor de presión de la tela (no importa qué lado) y multímetro menos al otro lado del sensor de presión de la tela. Presión y ver el valor de la resistencia a cambiar. Que tendrás que ajustar el rango Si no ves nada. Si tienes una conexión constante entonces tampoco olvido poner el Velostat en el medio o en algún lugar se toquen las dos piezas de hilo conductor. OPS.
Para visualizar con LED o vibración del motor, crear la siguiente configuración:
Conectar más de dos baterías de AA o una fuente de 5V a un lado del sensor de presión (no importa qué lado) y conecte el otro extremo del sensor de presión para el plus de un LED o cualquier lado del motor de la vibración (conmutación plus minus sólo afecta a la dirección del motor de vibración, mientras que un LED sólo funciona en una dirección). Conecte el negativo de lo LED o el otro otro lado del motor de la vibración al menos de la fuente de alimentación.
Aplique presión en el sensor de presión del tejido y controlar el brillo del LED o la fuerza de la vibración.

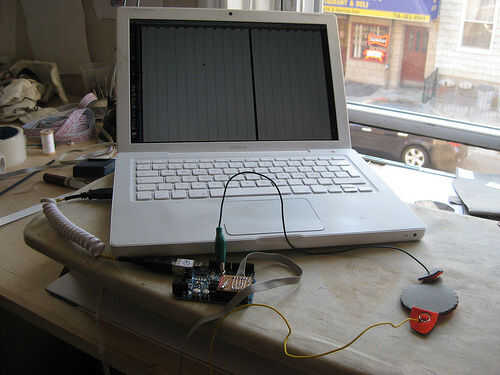

En el video me han conectado el sensor de presión a un arduino (www.arduino.cc) y estoy visualizando el cambio en la resistencia con una sencilla aplicación escrita procesamiento (www.processing.org).
Para Arduino microcontrolador código y el código de visualización de procesamiento por favor mire aquí >> http://www.kobakant.at/DIY/?cat=347
¡ DISFRUTE!
