Paso 6: LEDs y motores de vibración
Si le toca trabajar mucho con poppers y circuitos que te gustaría modificar un conjunto de pinzas de cocodrilo que poppers en un extremo. De lo contrario usted solo puede acortar a los poppers.

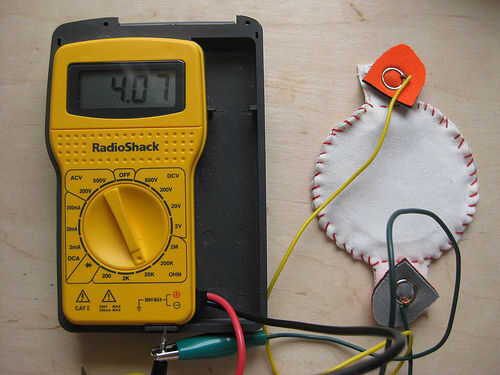

Para visualizar con un multímetro, crear la siguiente configuración (ver fotos y video):
Establece el multímetro medir resistencia (en ohmios), debe estar entre 2 K ohmios - 10 ohmios para tejido conductor y X - 200 Ohm para tela conductora Shieldit. Por supuesto esto depende del tamaño de sus superficies conductoras y cómo apretado es la presión inicial de la costura alrededor del borde.

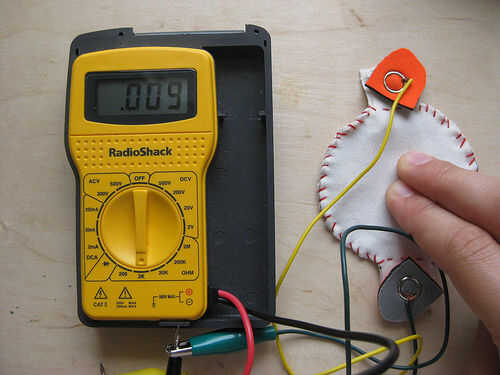

Conecte el multímetro plus a un lado del sensor de presión de la tela (no importa qué lado) y multímetro menos al otro lado del sensor de presión de la tela. Presión y ver el valor de la resistencia a cambiar. Que tendrás que ajustar el rango Si no ves nada. Si tienes una conexión constante entonces cualquiera olvido poner el Velostat en el medio o en algún lugar sus dos piezas de tela conductora se toquen.

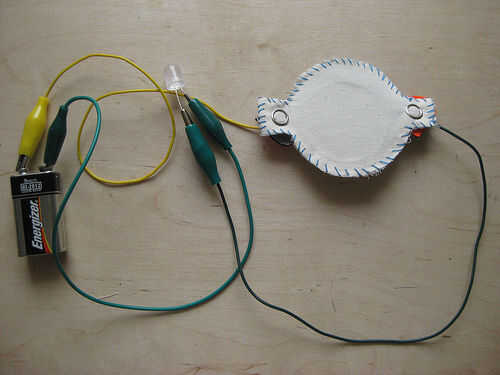

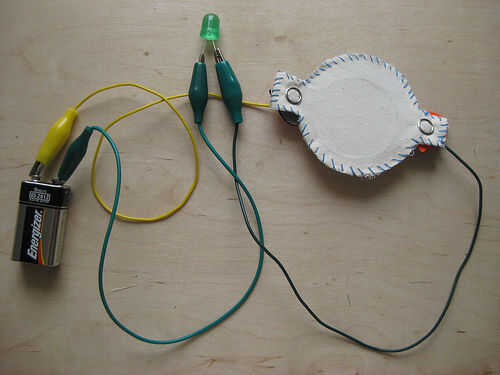

Para visualizar con LED o vibración del motor, crear la siguiente configuración (ver fotos y video):
Conecte el positivo de una batería de 9V a un lado del sensor de presión de la tela (no importa qué lado) y conecte el otro extremo del sensor de presión para el plus de un LED o cualquier lado del motor de la vibración (conmutación plus minus sólo afecta a la dirección del motor de vibración, mientras que un LED sólo funciona en una dirección). Conecte el negativo de lo LED o el otro otro lado del motor de la vibración para el negativo de la batería de 9V.

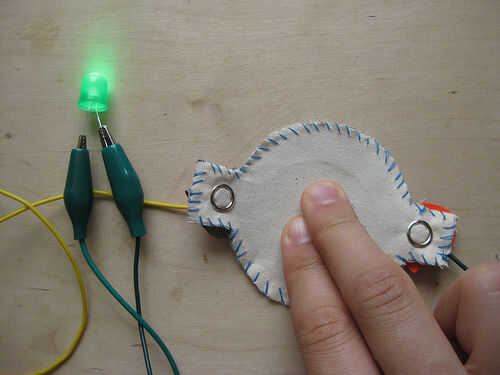

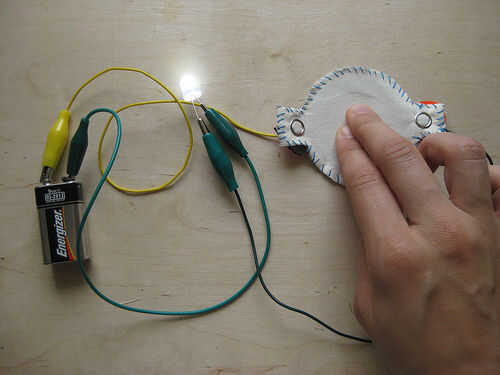

Aplique presión en el sensor de presión del tejido y controlar el brillo del LED o la fuerza de la vibración.
Para visualizar con microcontrolador y equipo:
Para Arduino microcontrolador código y el código de visualización de procesamiento por favor mire aquí >> http://www.kobakant.at/DIY/?cat=347
Videos
¡ DISFRUTE!
