Paso 4: Imán, batería y relé

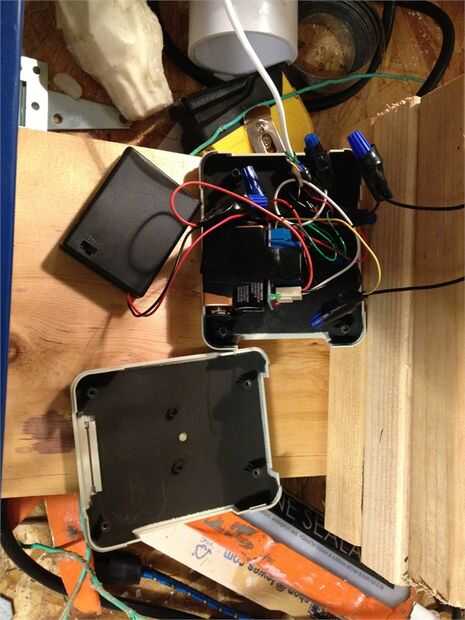

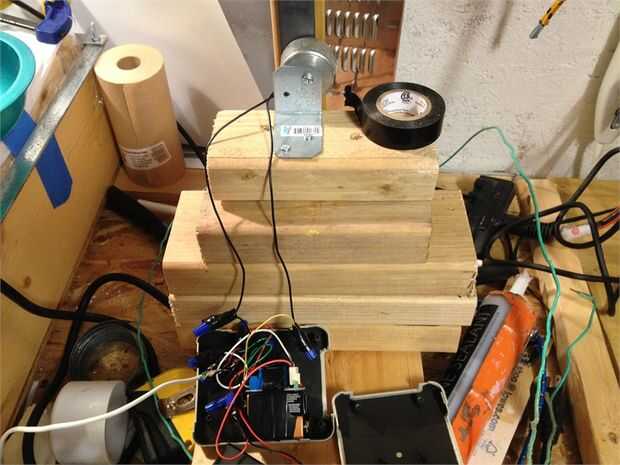

El circuito es una combinación de dos fuentes de alimentación, un electroimán, el relé y una placa de presión. Usé dos pilas de 9V en serie para darme 18V. Esto fue suficiente para mantener el electroimán conectado a la placa metálica que unida al cuello. El circuito debe ser normalmente cerrado. Por lo tanto, os adjunto un relé establecido en normalmente cerrado por lo que el imán mantener el cuello en su lugar, oponerse a la tensión hasta que suelte. Una segunda corriente de 6V proveído accionado el relé. He escrito un circuito en paralelo para poder 6V así una parte del circuito había accionado el relé, y el otro corría a través de un circuito normalmente abierto de la fuente ligada a la placa de presión. Cuando se activa la placa, el circuito está completo, el relé se activa, cambia el circuito normalmente cerrado de 18V a abrir, desactiva el electroimán, y la tensión de la cuerda del amortiguador auxiliar tira del cuello y Micro Manager muestra hasta el suelo.
