Sensor de presión sonora para Arduino basado en tablero de ZX-sonido (1 / 1 paso)

Paso 1: Sensor de presión de sonido para Arduino basado en tablero de ZX-sonido: el PCB

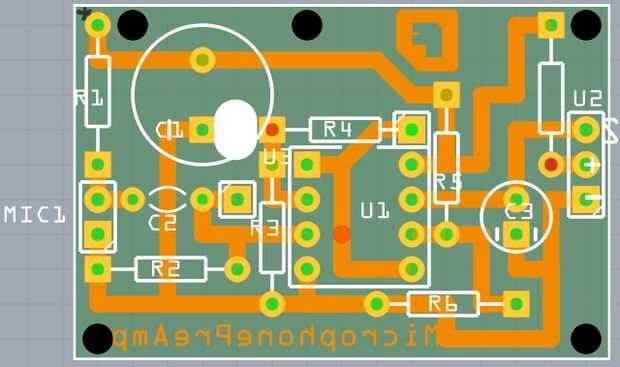

He añadido un diseño de impresión que puede utilizarse para la transferencia directa de toner. Colocación de los componentes puede encontrarse en la figura.
La imagen que he provisto del circuito terminado se desvía sólo ligeramente como inicialmente había hecho algunas disposiciones en el tablero para intercambiar fácilmente las conexiones en el pin 5 y 6 (en caso de que yo había hecho la asunción equivocada.
