Sensor de presión y pre-amp de Mike de sonido para Arduino (1 / 2 paso)

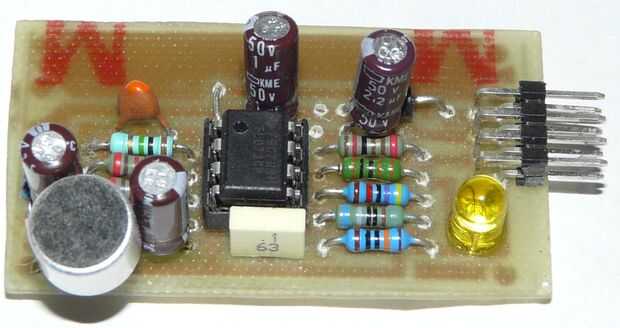

Paso 1: El PCB

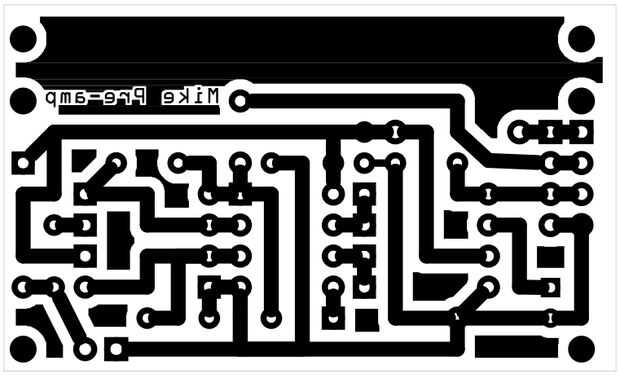

El PCB es muy simple. Debido al tamaño de la chatarra que tenía, hice un poco más grande, pero fácilmente puede ser hecho más pequeño.
Como supongo personas edificio esto confiamos en soldadura, no voy a perder mucho palabras en él.

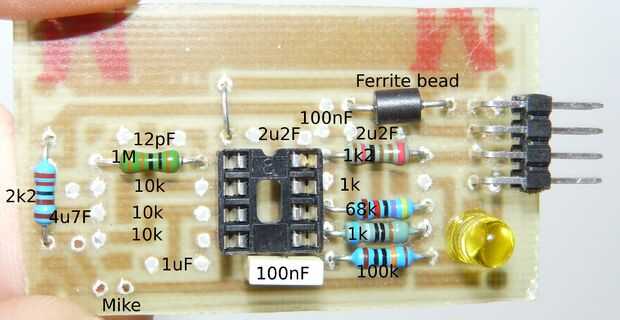

Para aquellos que están comprobando los colorcodes en algunas resistencias contra los valores mencionan... sí a veces son diferentes. por ejemplo, con el 1Mohm hice una coz de error que la bolsa fue falsamente etiquetada. Así tuve que soldar hacia fuera y sustituir por un real 1Mohm
