Sensor de proximidad de infrarrojos confiable y de bajo costo (2 / 9 paso)

Paso 2: componentes

Lista de componentes

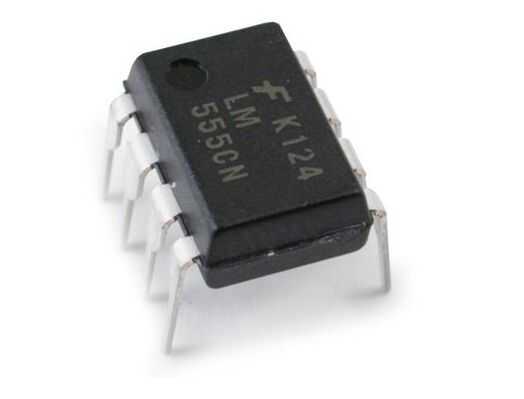

1, 555 ic
2, PCB
3, resistencias 330 Ohm, 100 Ohm
4, condensadores de 0.1uF, 0.02uf, 1uF

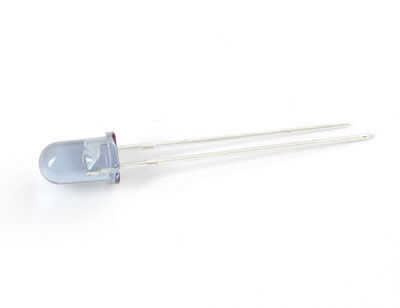

5, LED IR LED, LED amarillo
6, diodo 1N4148
7, preset resistencias de 5K, 1K
8, conector 3 pin
9, tipo Metal TSOP 1738 [38 khz IR receptor]

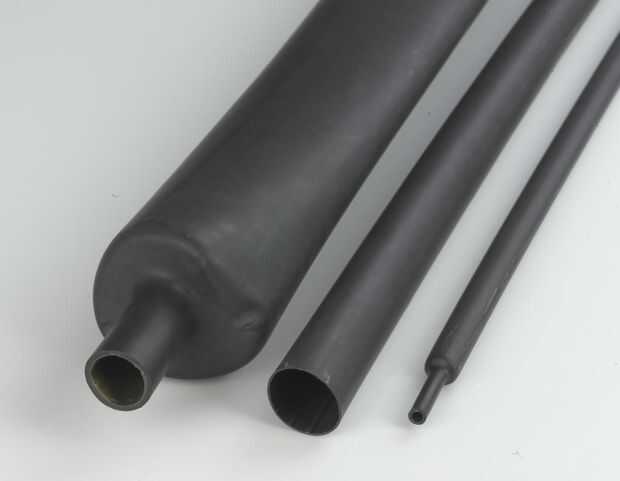

10, tubo del encogimiento del calor

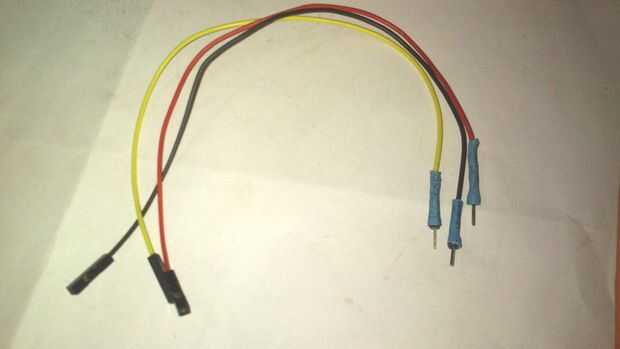

11, conexión de los cables - 3
