¿Sensor de proximidad infrarrojo DIY (Arduino Compatible) (5 / 6 paso)

Paso 5: Elctronico para arriba!

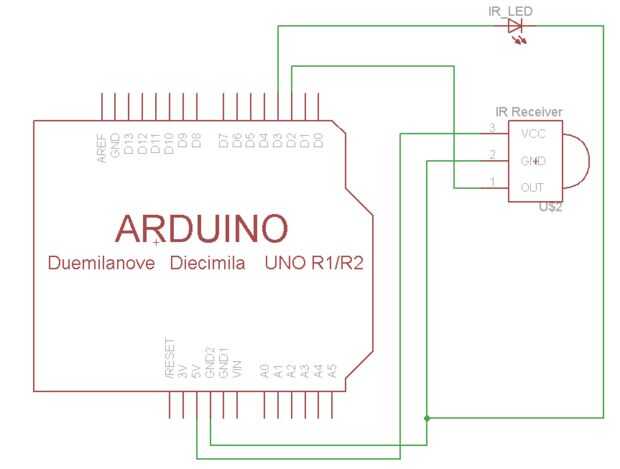

Siga este diagrama para conectar el LED y el receptor con el Arduino.

Nota: El receptor de infrarrojos puede tienen un pinout diferente que esto, pues consulte la hoja de datos para su receptor y compruebe las conexiones. Si no estás seguro, entonces lo conecte de la forma que se muestra en el esquema y ver si funciona. La mayoría de receptores tiene este pinout.

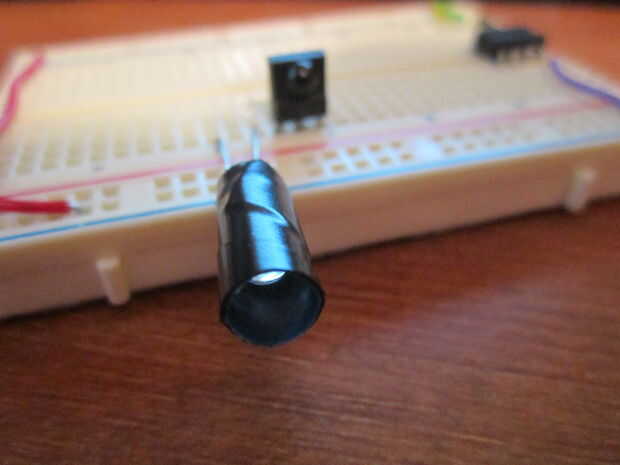

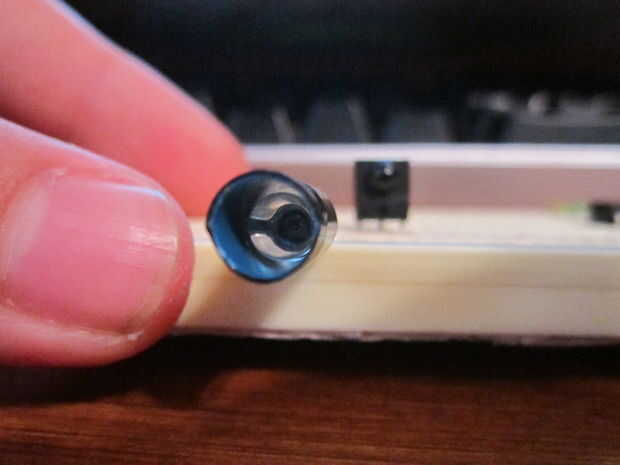

La nota #2: Debe tener el LED y el receptor al lado de uno al otro, pero no hacia ellos. Usted debe tenerlas apuntando en la misma dirección como se muestra en los cuadros segundo y terceros.
