SENSOR de proximidad infrarrojo (4 / 5 paso)

Paso 4: Edificio electrónica:-

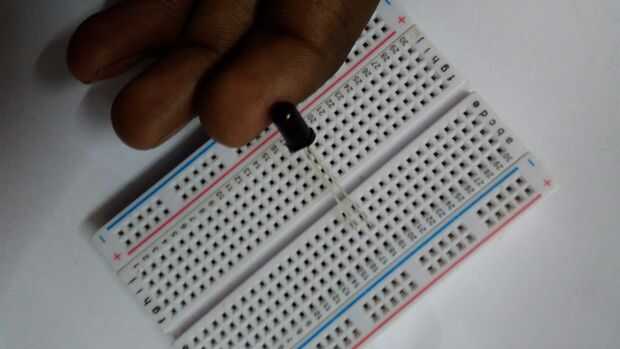

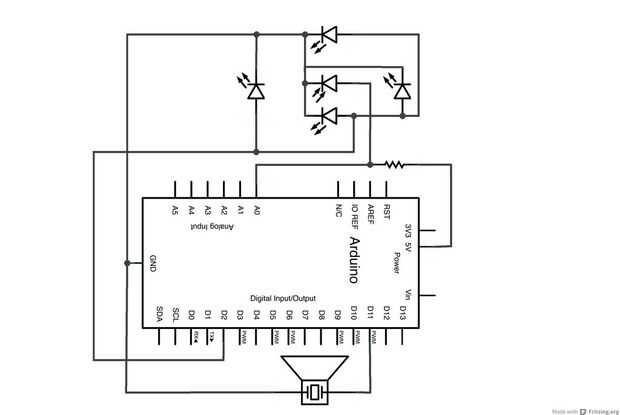

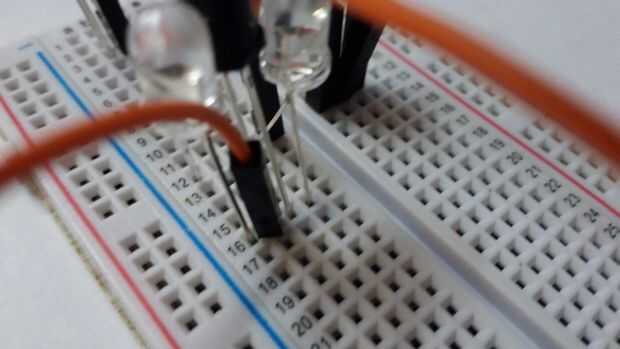

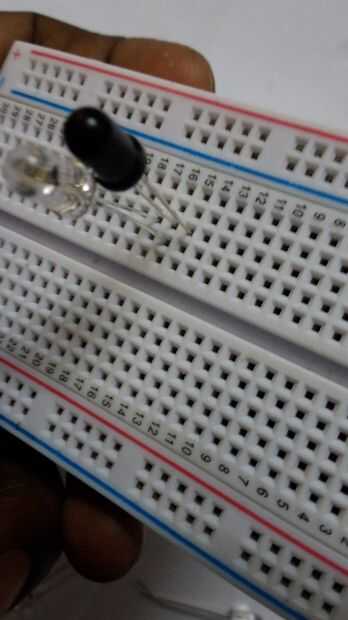

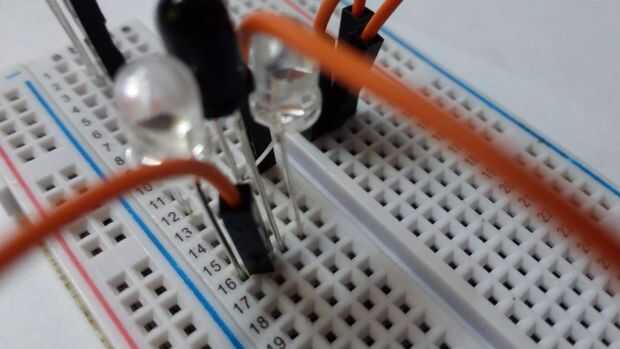

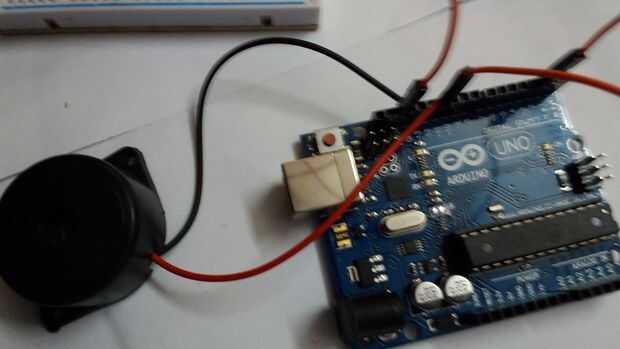

Conecte la resistencia del pin 5V al pin de ánodo del receptor IR LED. Todos los pernos de los ánodos de los emisores IR LED al pin digital 2. Un cable va desde el pin analógico 0 al pin del ánodo del receptor del IR LED. No olvides conectar todos los pines de cátodo de los LEDs con el conector de tierra. El zumbador es opcional, pero si la usas conectan el pin digital 11 y la tierra. La luz infrarroja no es visible a ojo desnudo, pero se puede ver a través de una cámara digital, ayuda a ver si el LED está funcionando o no. Echa un vistazo a las fotos.
