Paso 6: Sensor de pulso--la parte de atrás de la soldadura
El sensor del tirón y fíjelo a la superficie con adhesivo masilla de soldar el LED, pasivos y el op-amp. No detallo, ya que mi video muestra todo el proceso.
Algunas notas de aunque.

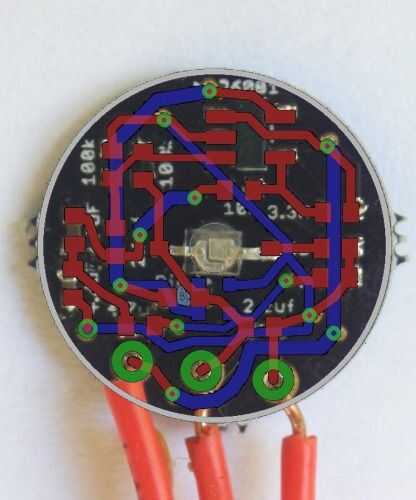

1. Asegúrese que el LED principal esté boca abajo en el agujero, como se muestra en la imagen de arriba. Tenga en cuenta los puntos de la forma de "L" a la derecha.
2. el pequeño diodo pequeño es complicado, ya que las pastillas están debajo de él. Poner alguna soldadura en los lugares donde el diodo pueda, luego, la madre de las almohadillas de soldaduras del flujo. A continuación, coloque el diodo en las almohadillas con el flujo de resina manteniendo apretado. Toque en la soldadura bajo el diodo y ver si aspirará el diodo hacia abajo en la almohadilla.
3. Asegúrese de que el diodo está orientado en la dirección correcta. Tampoco coinciden con las 2 líneas en el diodo con la línea blanca en el tablero. O solo que las 2 líneas en el diodo deben estar a la izquierda, dada la imagen de arriba como referencia.
4. utilizo el método de arrastre para soldadura en todo pero el diodo 0603 y el sensor de luz (que hemos utilizado la plancha de ropa para).
Grito si usted tiene preguntas o quejas.
