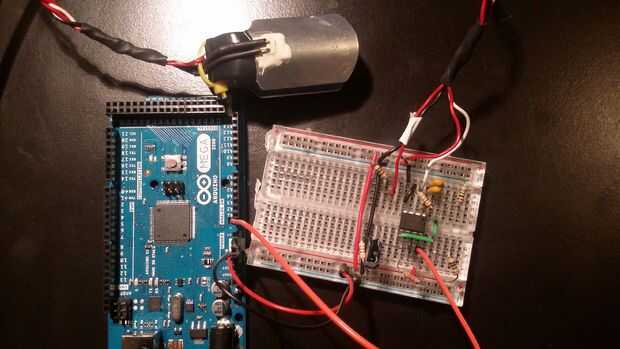

Paso 1: Reúna sus herramientas
Se necesita
1 x Arduino (por supuesto)
1 x amplificador operacional de propósito General
5 resistencias de x
3 x capacitores
1 x Photodiode
1 x LED IR
Para el amplificador operacional de propósito general, usé un MCP6002 que puede adquirirse en cualquier distribuidor de componentes electrónicos principales como DigiKey.com, Mouser.com o Newark.com. He comprado mina de Newark. Me ha gustado este amplificador operacional ya que es la fuente única, lo que significa que sólo debe ser alimentado mediante un voltaje positivo y tierra (GND). No es necesario un voltaje negativo fuente como muchos otros op amps. Esto le permite integrarse fácilmente con el Arduino que funciona sólo en una fuente positiva. Si utiliza un amplificador operacional bipolar, usted tiene que asegurarse de que el amp op y Arduino apuntan en la misma tierra y alimentación positiva. No conectar el negativo a la Arduino. Se fríe algo en él. Lo he hecho antes.
Los valores de resistencia que se necesita son los siguientes:
3 x 1 MOhm resistencias
1 x 10 kOhm resistencia
1 x 1 kOhm resistencia
Los valores del condensador que necesitará son los siguientes:
1 x 10 nF
1 x 560 nF (terminé usando un 470 nF y 100 nF en paralelo - que nos agrega a 570 nF - que está lo suficientemente cerca)
Para el fotodiodo y el IR LED, el laboratorio Bio-instrumentación en la Universidad de Vanderbilt hizo unos puños de dedo con fotodiodo integrado y LED IR, así que hemos utilizado para el laboratorio. Usted puede comprar los puños dedos disponibles en línea. Usted puede hacer su propia también. Sólo necesita a algún tipo de vivienda para el fotodiodo y el LED IR para mantenerlos realmente estable en dedos de alguien.
