Paso 7: Ganancia de CA fase

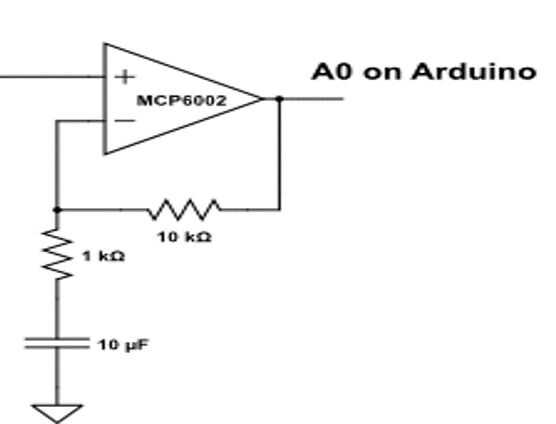

La parte final de nuestro circuito es CA ganar etapa utilizando un amplificador operacional sin inversión. Un amplificador operacional sin inversión amplifica y voltaje de entrada de acuerdo a la ecuación 1 + R2/R1 donde R2 es la resistencia en el circuito de retroalimentación y R1 es la resistencia que esté conectada a tierra. Aviso el condensador en el nuestro amplificador operacional sin inversión. Un condensador bloquea señales DC y sólo permite señales de CA a pasar. Esto significa que sólo la señal de AC que corresponde a nuestro pulso es amplificada, no el voltaje Vref que hemos aplicado en la etapa anterior.
Esto fue un truco de circuitos poco aseado que señaló a mi MattDougan. Revisa su página si tienes la oportunidad.
La señal en la salida de la etapa de ganancia de AC es leída por el convertidor de analógico a digital en nuestro Arduino.
