Sensor de pulso de San Valentín (3 / 5 paso)

Paso 3: Montar el corazón.

¿ Por supuesto, se trata de Instructables y mayoría de la gente leyendo esto hace cosas a menudo tan por qué no vas y diseñar tu propio corazón de LEDs? Post en los comentarios si lo hace. Omitir la siguiente parte si diseñas tu propio.

¿No? Bueno, no dejo colgando así que te diré esto:

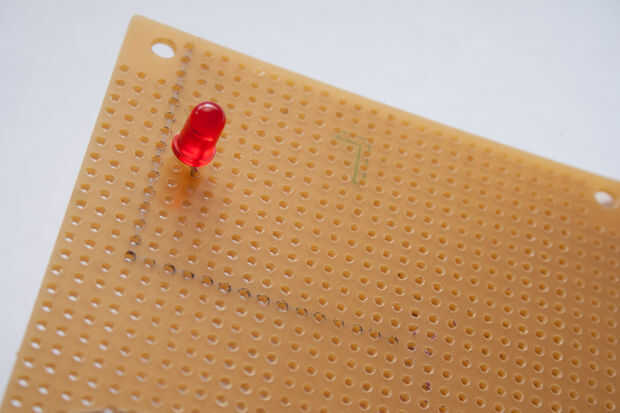

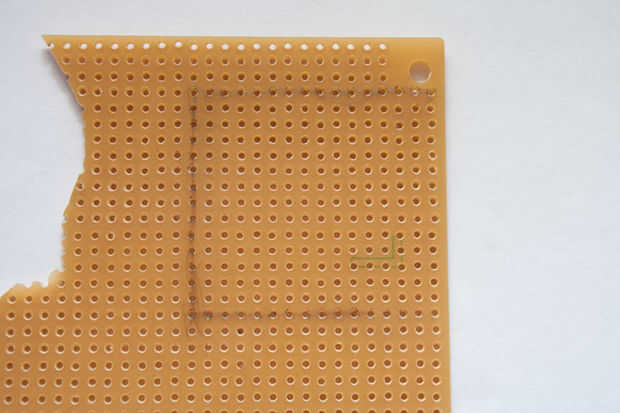

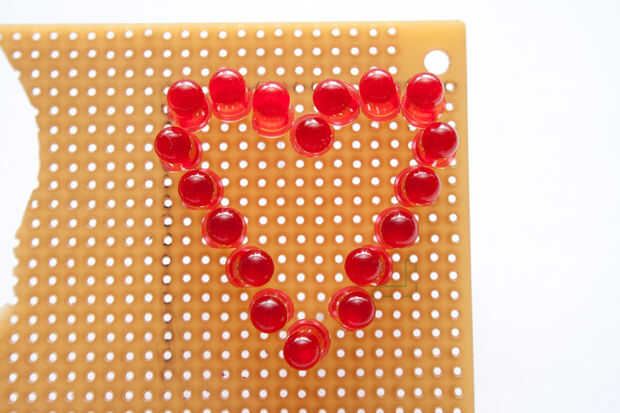

1. Cortar un trozo de 15 * 14 agujeros de perforado de circuitos (posición de modo que el eje vertical es de 14 agujeros y la horizontal es 15)

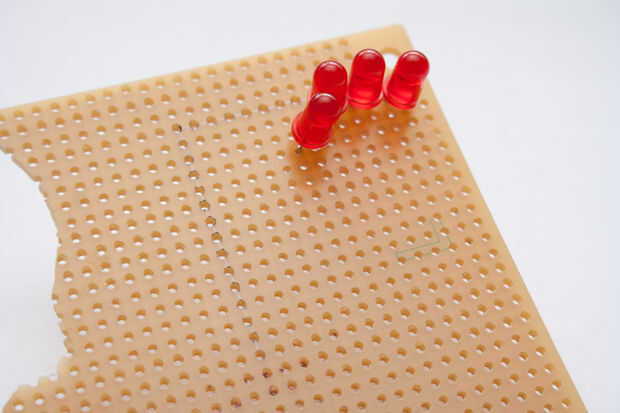

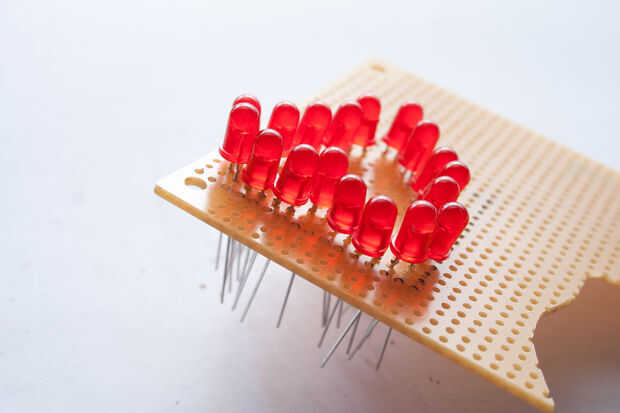

2. Después, estas coordenadas, construir tu corazón: (Recuerde, vaya a través y luego arriba y abajo):

3                                                       (5,1)                                                               (4,1)
4                                                       (3,1)                                                               (2,2)
5                                                       (2,3)                                                               (2,4)
6                                                       (3,5)                                                               (3,6)
7                                                       (4,7)                                                               (4,8)
8                                                       (5,9)                                                               (5,10)
9                                                       (6,11)                                                             (7,12)
10                                                     (8,13)                                                             (9,13)
11                                                     (11,11)                                                           (10,12)
12                                                     (12,9)                                                             (12,10)
13                                                     (13,7)                                                             (13,8)
14                                                     (14,5)                                                             (14,6)
15                                                     (15,3)                                                             (15,4)
16                                                     (14,1)                                                             (15,2)
17                                                     (12,1)                                                             (13,1)
18                                                     (10,2)                                                             (11,2)

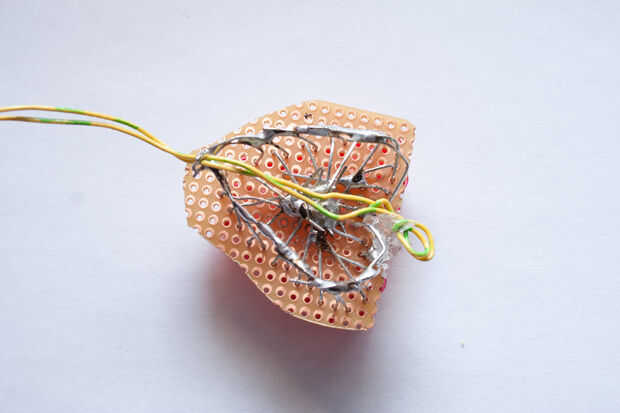

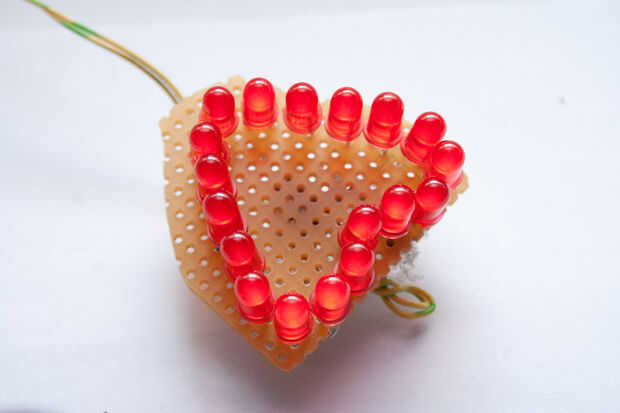

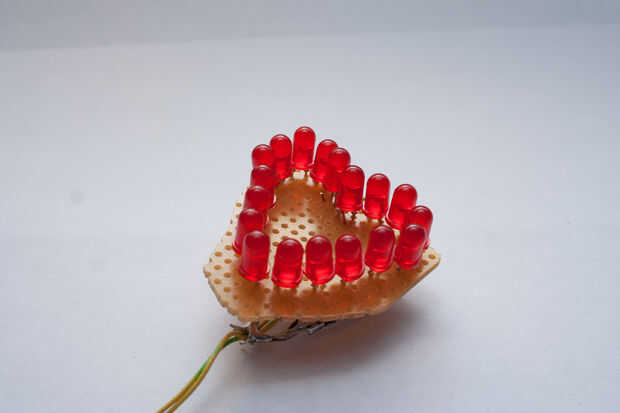

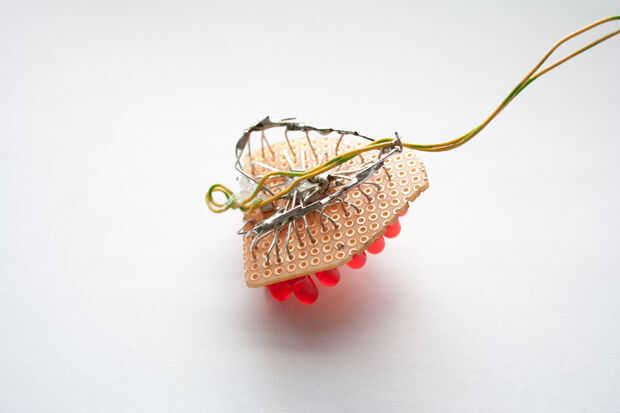

Luego, soldar usted cables positivos juntos y su negativa conduce entre sí. En este caso, todos mis cátodos o cables negativos están en el centro. Todos mis positivos fueron conectados levantado frente a la Junta. (Ver fotos).

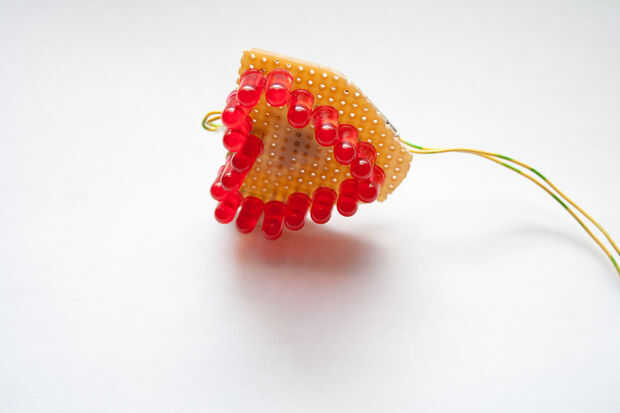

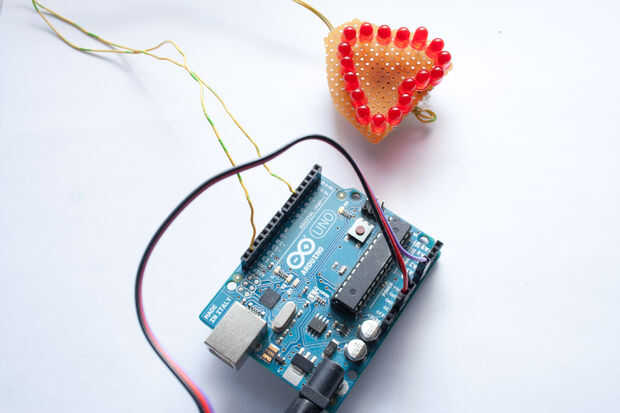

Luego, soldar dos cables y los vas a conectar al pin digital 5. La primera vez que había conectado, estaba nervioso de que no se va a encender porque el Arduino no podría conducir tantos LEDs a la vez. Lo hizo so...success!
