Paso 1: Teórica en la tecnología de PPG
Cuando la sangre se bombea a través del cuerpo, la presión y en consecuencia los diámetros del cambio de los vasos. Si el emisor y el detector, tanto trabajo por una de las longitudes de onda que pueden pasar a la piel, se colocan en un vaso pulsante, la longitud del camino de la luz periódicamente aumentar y disminuir. Esto tiene el efecto que también alterna la absorción. Debido a la simplificación, el emisor y el detector se colocan en el mismo lado. Por lo tanto, este método se basa en la reflexión de la luz emitida.

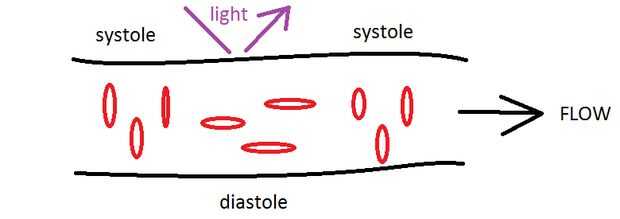

Junto a la absorción de las células sanguíneas, su comportamiento de flujo tiene un papel importante. La imagen se muestra indica que los glóbulos se mueven en una dirección que se alinean ortogonal a la dirección del flujo, cuando están apareciendo flujos altos. Es el caso de la fase sistólica. Con este comportamiento, el reflectante de las células de la sangre de y aumento durante la fase sistólica y diastólica, que conduce a una cambiante intensidad de la luz reflejada.

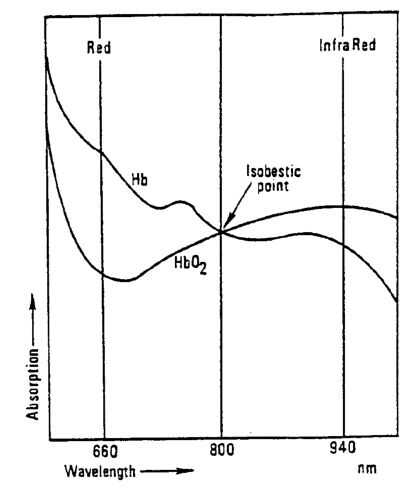

La segunda imagen indica que la hemoglobina tiene diferentes absorciones de luz infrarroja, depende de su carga de oxígeno. Este efectos resume se utilizan para obtener una amplitud de la señal de la luz reflejada si se mide un pulso. ¡ Bienvenido al mundo de fotoplentisonogramas!
La señal se puede llegar desde dicho dispositivo consta de una parte DC (reflexión de hueso, piel, absorción de sangre venosa, sangre arterial constante absorción) y el querido AC (absorción variable de bloor arterial).
La segunda imagen está tomada de este lado:
