Paso 5: Prueba en hardware y software con arduino

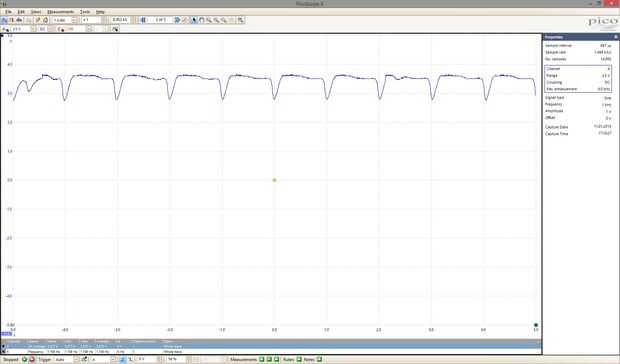

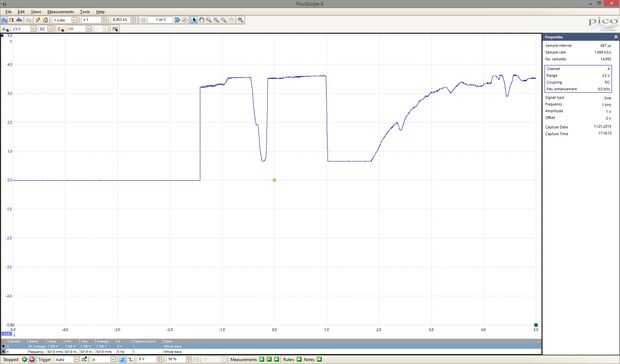

Las imágenes muestran lo que sucede internamente en el dispositivo. El controlador empieza a controlar el nivel de voltaje, si se coloca un dedo sobre el elemento sensor real. Esto se hace alcanzando un nivel de tensión estable. Uno puede ver esto en la segunda foto. El pulso también es claramente visible.
Lo que sucede dentro:
La señal se mide por las clavijas analógicas del arduino. El nivel de tensión es transferido a un valor de 10 bits. Configurar un umbral para los tres LEDs, para mostrar la amplitud de la señal real. Por lo tanto una pequeña señal provoca un LED parpadeando, mientras que una fuerte hará que todos los tres LEDs parpadeando con cada pulso.
Ahora uno puede jugar con el ADC de alta resolución o los botones. Hay un montón de cosas que uno puede hacer con esta placa y un arduino y es muy divertido para jugar con su propio Bioseñales!
esperanza de que les haya gustado mi breve instructivo. No llevar a la práctica el circuito real, pero tal vez seguirá en los próximos días. Por favor me da respuesta si ha gustado/no le gustaba este instructable.
