Este proyecto comenzó como un intento de crear un tablero de sensor de encargo que funcionó con un transmisor de radio nRF24L01 +. Estaba cansado de bucle alambres alrededor de un Arduino Uno. Pensé que podía crear una solución personalizada en un espacio bastante reducido, que permitiría la conexión de un número de sensores comunes. Después de los intentos de un número de prototipos y dos PCB personalizado, este es el diseño que se me ocurrió.

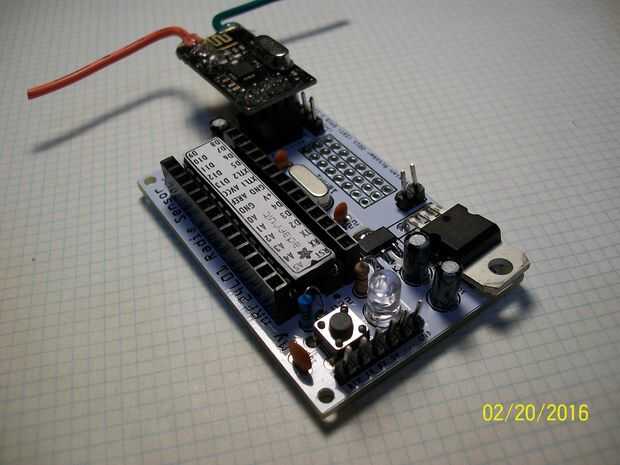

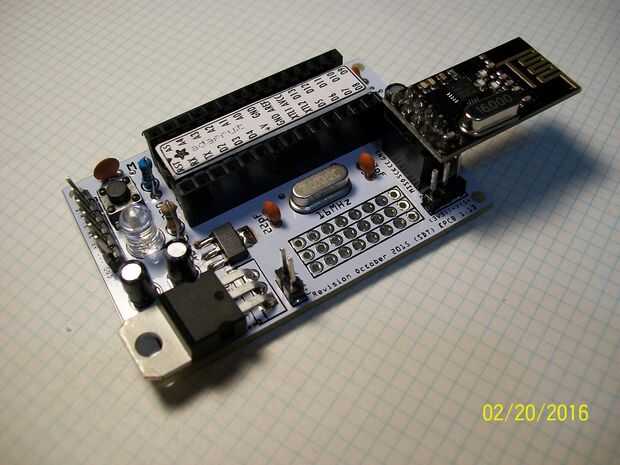

El diseño se centra en un ATmega328P-PU y el módulo del transmisor-receptor del nRF24L01 + de 2,4 GHz. Este dispositivo permitirá el transceptor para conectarse directamente a la Junta Directiva y suministrar con 3.3volts. El ATmega328P se suministra 5 voltios. Esto se encuentra en un espacio de 40 x 60mm (nRF24L01 + crear una leve proyección eje largo) ". También se crean dos zonas de creación de prototipos pequeños (3 x 8 orificios y 2 x 4) en el tablero, permitiendo el desarrollo de prototipos simples.
Los pernos ATmega328P-PU se replican con cabeceras ya sea hombres o mujeres que sensores y tableros personalizados pequeños a estar enchufado y en el dispositivo.
