Paso 11: conclusión

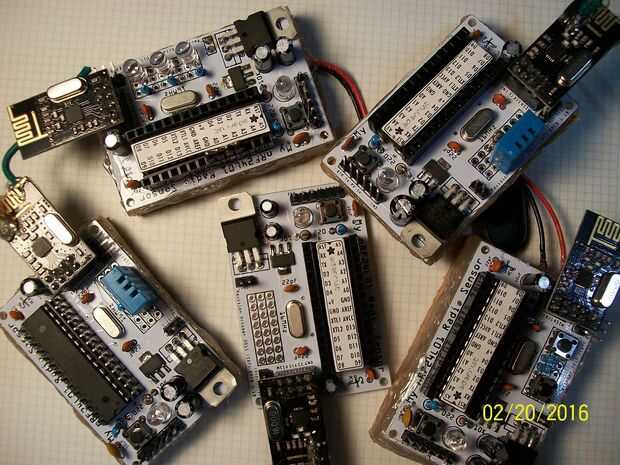

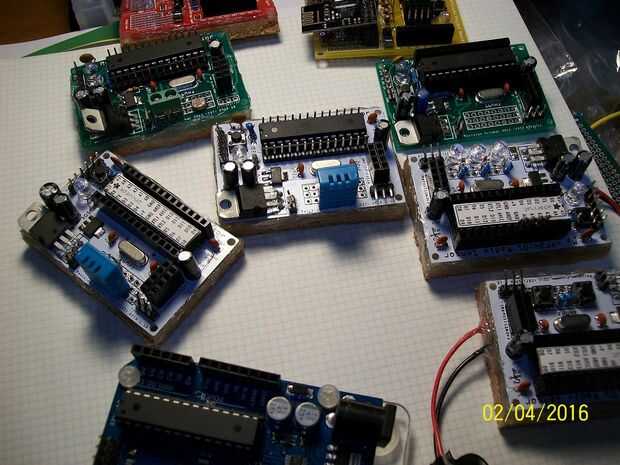

Este dispositivo en su actual revisión funciones bien, realiza los requisitos para que fue diseñado. Hay margen de mejora, pero por el momento el diseño del dispositivo permanecerá estático.
Objetivos de diseño se reunieron:
- Dispositivo de huella 40 x 60 mm
- 3,3 v regulación de la tensión
- Regulación de voltaje de 5V
- nRF24L01 + listo listo (con las bibliotecas de RF24 optimizado)
- Interfaz de programación de FTDI232

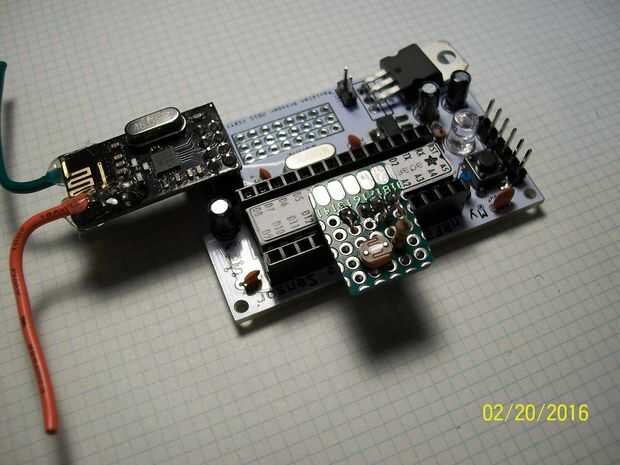

- Zona de pequeños prototipos de sensores y circuitos pequeños
Mejoras que pueden ser:
- Sustituir el regulador de 5V LM7805 (paquete TO-220) por un 5V LD7111 (paquete SOT-223). Esto liberaría a más de la zona de creación de prototipos para uso real.
- Invierta la nRF24L01 + de modo que está contenido dentro de los pies de junta principal impresión, en lugar de colgar fuera de la Junta.
- Tal vez revisar los pines de control nRF24L01 +, CE y CSN en D9 y D10. Esto colocaría todo en el lado derecho de la IC. Sin embargo esto no es una prioridad en este momento.
