Paso 2: PCB prototipo y Custom

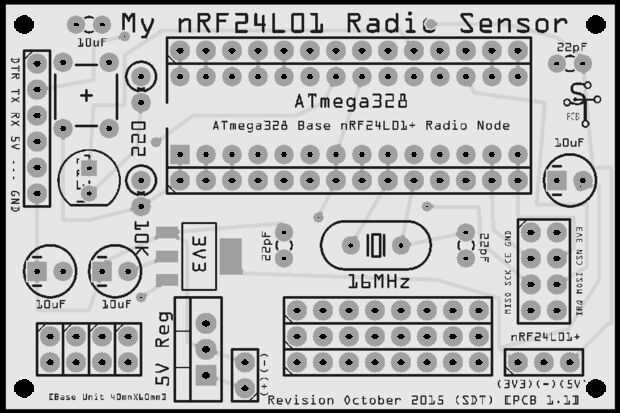

Tomé el diseño a través de varios prototipos, antes que intentar crear un PCB personalizado. Finalmente colocó en una huella de 40 x 60 mm.
No todos los prototipos eran acertados, sin embargo probó ser una herramienta de aprendizaje útil como el diseño del proyecto se movieron adelante.
Hay dos áreas de prototipado en el diseño, aunque probablemente no será utilizada la pequeña área de 2 x 4 detrás del regulador de 5V. El regulador de 5V se acuesta plana a través de este espacio. El área más grande de 3 x 8 ha demostrado para ser muy útil y aceptará fácilmente un sensor pequeño. Los voltajes de salida regulados están disponibles en la [3V3], [GND] y [5 v] las conexiones de perno en el lado de la Junta. Un conector de clavijas del FTDI232 permite a la Junta a programar y un LED CLK o Arduino pin digital 13 sirve como un indicador de la función general.
Decidí usar uno de los servicios de fabricación en lugar de grabar y cortar un diseño de PCB yo. Mis razones son variadas, pero considera el pequeño coste de un funcionamiento limitado que merece la pena. El precio de cada tabla, teniendo la opción de 10 pedazos era alrededor $4 por junta.
