Paso 8: Usando el área de prototipos

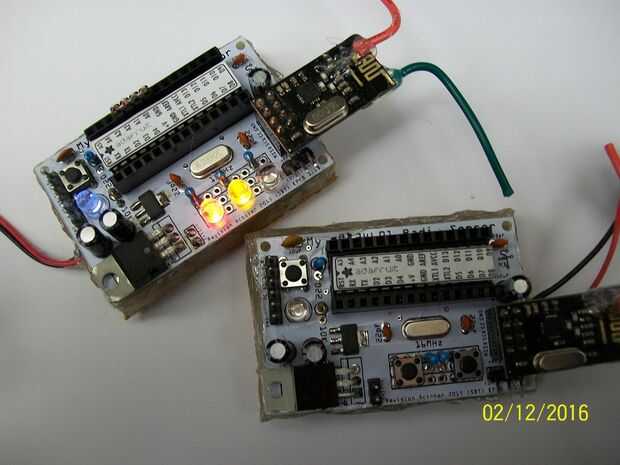

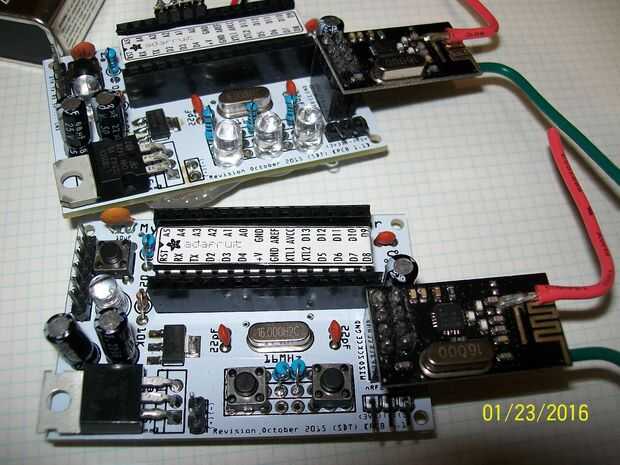

Decidí utilizar el área de prototipos y fabricación de dos unidades para el uso con el led_remote.pde. Seguí los comentarios en el bosquejo y construyó las dos unidades según el esquema que se muestra arriba. Luego con una versión modificada del esbozo led_remote.pde en las bibliotecas de RF24 utilizado para poner a prueba mis dispositivos.

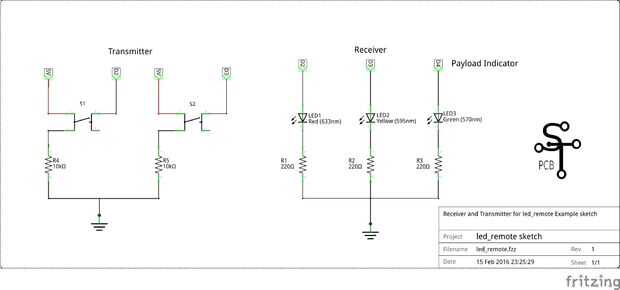

Estos dispositivos pueden crearse fácilmente utilizando un protoboard, siguiendo el esquema anterior, o más led de uso y siga la original sketch más de cerca. Asegurar que cada led es derribado a tierra mediante una resistencia, algo de la orden de 200 a 330 ohmios. Los interruptores deben derribó a tierra utilizando una resistencia de 10K ohmios.
Había desarrollado los dispositivos con baterías de 9 voltios. La ventaja de usar este sketch en particular a las unidades de prueba es que da una respuesta visual en la unidad receptora. Permitiendo que la gama de las radios a ser probado sin necesidad de que el dispositivo receptor conectado a un ordenador personal.
