Sensor de temperatura automático (2 / 4 paso)

Paso 2: El circuito!!!!

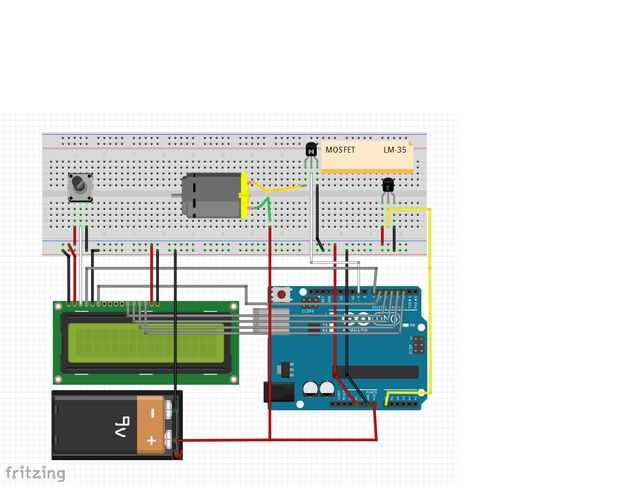

Conecte el circuito como se muestra en el diagrama de fritzing.

la lectura del LM35 va al pin arduino A5.

el cableado del lcd es el siguiente:-

* Perno del LCD RS al pin digital 7
* LCD Enable pin a pin digital 6

* D4 LCD pin a pin digital 5

* D5 LCD pin a pin digital 4

* LCD D6 pin al pin digital 3

* LCD D7 pin al pin digital 2

* LCD R/W pin a tierra

* 10K resistencia: extremos a + 5V y tierra

* limpiaparabrisas a pin (pin 3) del LCD VO
