Sensor de temperatura con LED (3 / 7 paso)

Paso 3: Programar el Arduino: termistor

Ahora que hemos creado el circuito para el termistor, vamos a empezar la programación!

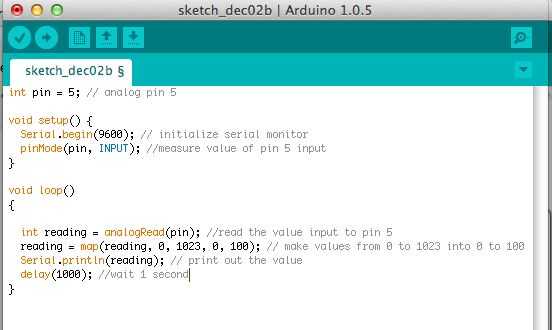

Este código se convierte en el monitor serial y permite que la sonda de temperatura Vernier a valores numéricos basados en la temperatura del medio ambiente de en que la sonda está la salida. En este caso el resultado son números de 0 a 100 (números bajos correspondientes a unidades de baja temperatura, alta números correspondientes a las unidades superiores de temperatura).

1. pinMode: mide las entradas del pin analógico 5
2. analogRead: Lee las entradas del termistor
3. map(): hace valores del monitor serie impresión de 0 a 1023 (rango actual) en el 0 a 100 (rango de objetivo)

Comprobar:

Antes de continuar con el siguiente paso, vamos a verificar que las obras de la sonda de temperatura! Llene dos vasos con agua: uno con frío, uno caliente. Sonda de temperatura Vernier de insertar en la agua fría: números en el serial monitor (entre 0-100) deben registrarse como un valor bajo. Luego inserte la sonda dentro de la taza de agua caliente; lecturas en el monitor serial deben aumentar y ser un valor relativamente alto.
