Sensor de temperatura con LED (4 / 7 paso)

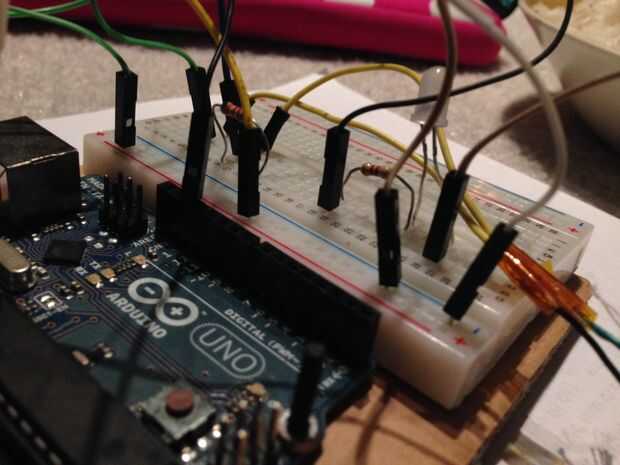

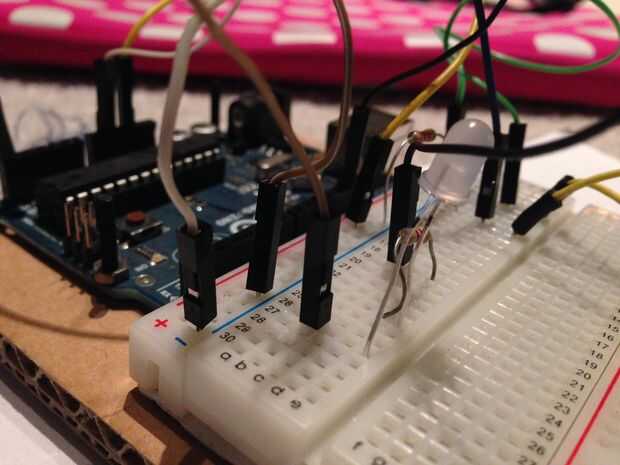

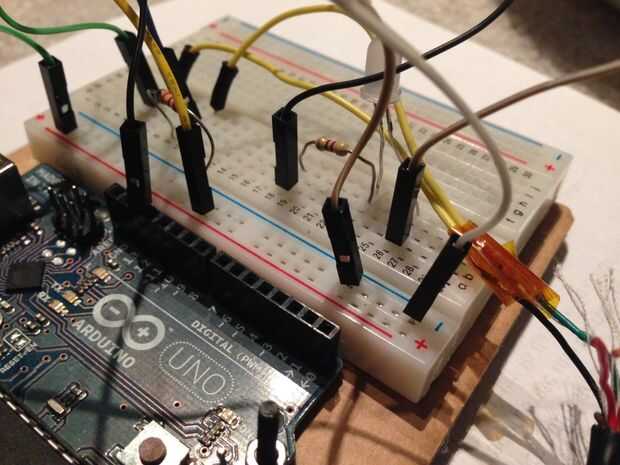

Paso 4: Conectar el LED a tu circuito

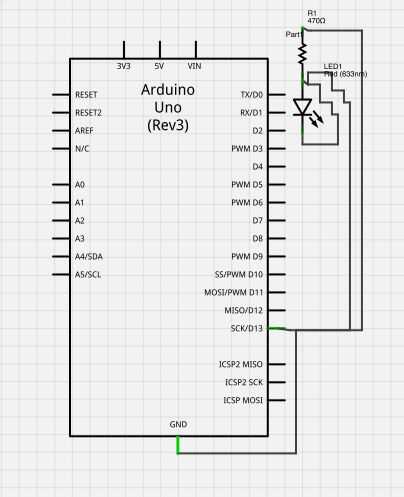

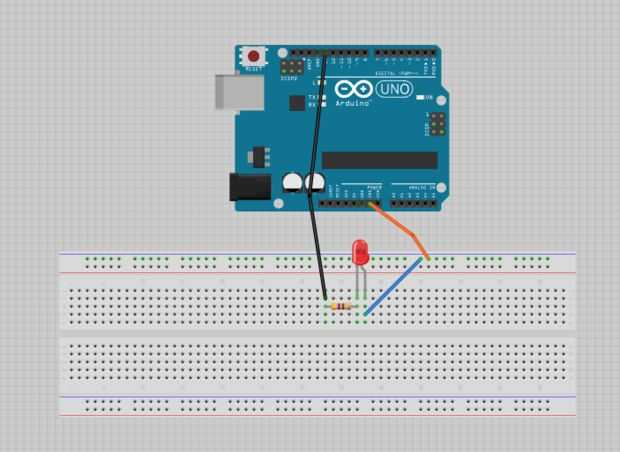

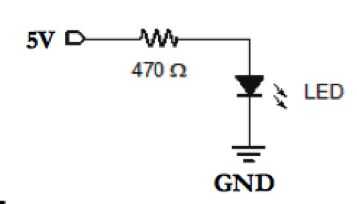

Ahora es el momento para conectar el LED con el resto de su circuito. Para conectar el LED con el circuito del sensor de temperatura, conecte el LED al pin13, usando la resistencia de 470Ω.

* Cátodo de LED (pata corta) a tierra
* Ánodo LED (pata larga) que al pin digital 13
* 470Ω resistencia al pin 13 y el ánodo del LED
* Conecte un cable de puente del cátodo del LED al riel negativo
* Conecte un cable de puente desde la resistencia al RAÍL positivo
