Paso 2: Configuración del circuito

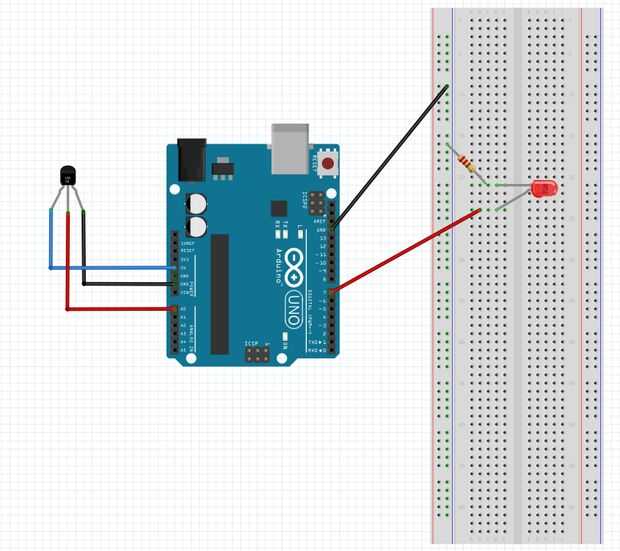

Esta es una imagen del circuito establecido. Usé un programa llamado Fritzing para crear la imagen del circuito.
Así que básicamente la esta configuración es que tengo un LED conectado al pin digital 7 en la ONU. Nota importante, necesita para asegurarse de que el polo positivo o ánodo está conectado al pin de salida en el tablero, normalmente es el cable más largo del LED. El extremo en cortocircuito es el extremo negativo o cátodo. Esto tiene que ser conectado con una resistencia al pin de tierra de la ONU.
El sensor de temperatura de 34 LM es un poco más complicado configurar. Si nos fijamos en existe un lado liso y un lado redondeado. El diagrama está configurado como si usted está buscando en el lado plano del sensor. El pin central del sensor está conectado a la clavija de entrada analógica A0 de etiquetado. El eje derecho del sensor es la tierra y debe ser conectado al pin de tierra de la ONU. El extrema izquierdo pin del sensor es el perno de tensión de entrada. Está conectado al pin de 5V de Arduino.
Enhorabuena que haya configurado con éxito el circuito.
