Sensor de temperatura de prueba de agua (1 / 9 paso)

Paso 1: El Sensor

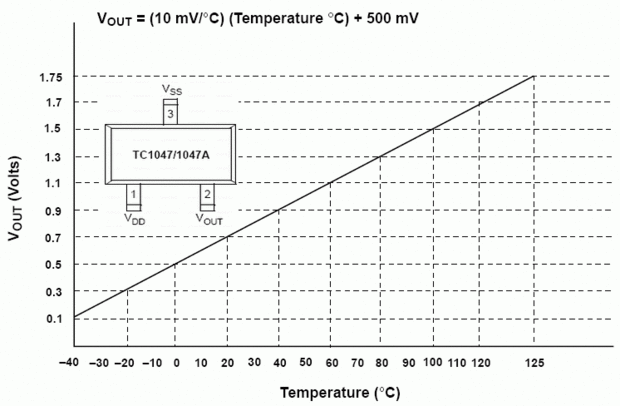

La figura, copiada de la hoja de datos, da las características salientes del sensor de temperatura TC1047 fabricado por Microchip. La alimentación al sensor puede entre 2,7 y 5,5 voltios y convierte la temperatura en una tensión proporcional con un offset fijo de 500 milivoltios.

Así este sensor es ideal para la medición donde el resultado debe ser interpretado por un humano. Un multímetro en el mismo rango de voltios mostrará la temperatura con un desplazamiento de cincuenta. Cero grados centígrados se traducirá en 500 mV. 100 grados Celsius dará lugar a 1,5 voltios.

Ya que me estaba haciendo esto para investigar las temperaturas dentro y alrededor de un refrigerador, con el fin de solucionar problemas de la fabricación de helados, decidí encapsular el sensor de plástico, que es más fácil de manejar que el metal.

Lo malo es que no podría resistir calor muy bien, como el tubo de plástico se convierte en suave si sumergido en agua hirviendo. El plástico no conducir muy bien el calor y por lo tanto el sensor toma algún tiempo para responder a la temperatura aplicada.

Si los puntos anteriores son importantes para usted, hay otro instructivo sobre el mismo tema:
